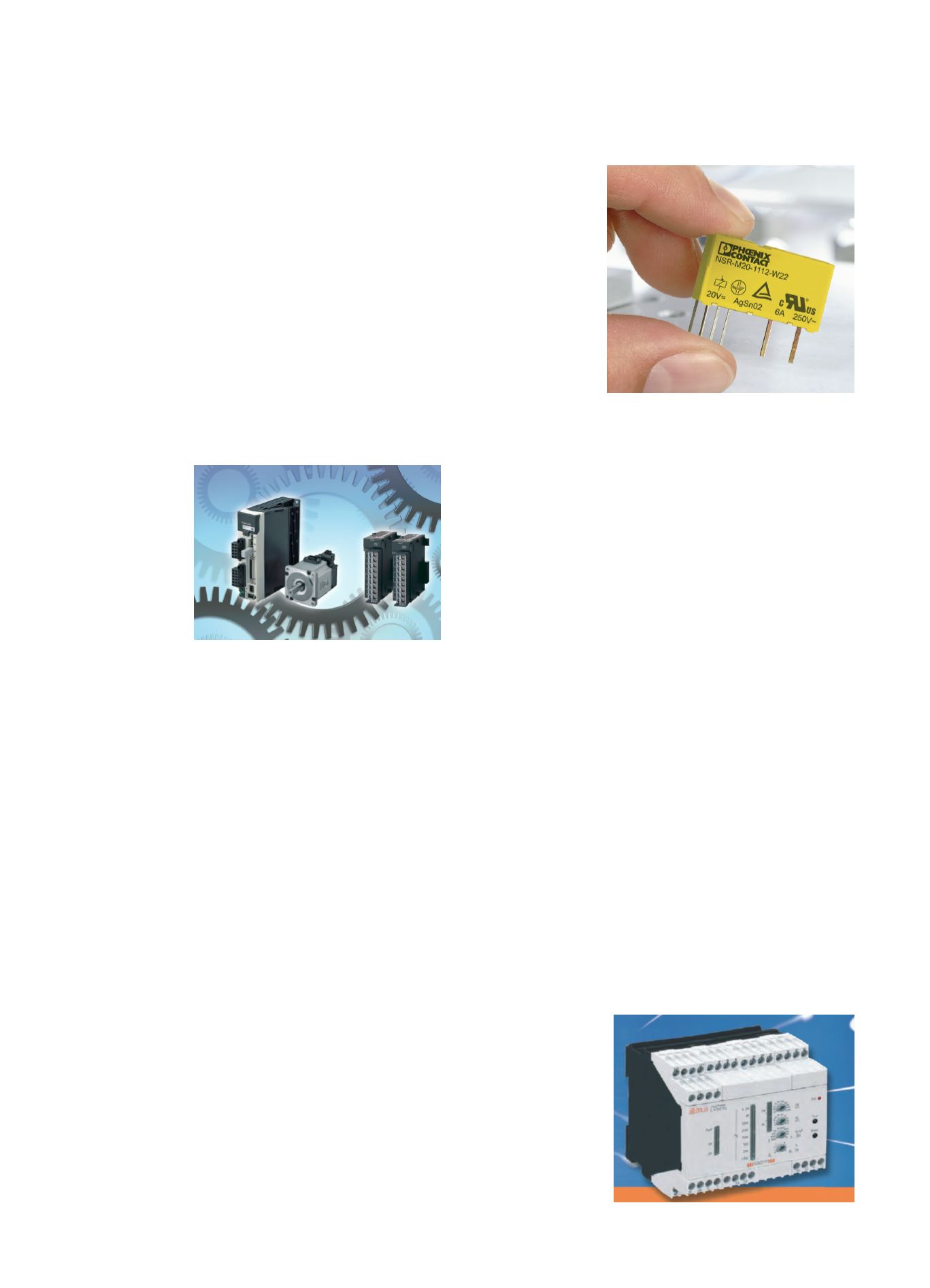

tendo l’esaltazione delle prestazioni a vantaggio della produttività. Utiliz-
zando le molteplici funzioni integrate, quali i contatori veloci e le 4 usci-
te a treno d’impulsi a 200 KHz, l’interfaccia Ethernet, gli I/O analogici,
utilizzando le funzioni Motion opzionali avanzate, la serie iQ-F può esse-
re impiegata con successo in tutti i settori industriali. La programmazio-
ne ottimale del nuovo PLC della serie FX5U è garantita dal nuovo soft-
ware di programmazione GX Works3 di Mitsubishi Electric.
Panasonic Electric Works
Il PLC FP7 di Panasonic Electric Works è la soluzione di controllo di nuo-
va generazione particolarmente innovativa con funzionalità che permet-
tono all’utente di ridur-
re il time to market.
I controllori FP7 sono
modulari dalle dimen-
sioni ultra compatte
(senza backplane)
con elevata potenza
di calcolo (11ns/istru-
zione base) che per-
mette di gestire algo-
ritmi complessi nell’or-
dine dei microsecon-
di. L’ampia capacità
di memoria di programma (fino a 234K step) e dati (fino a 976K word) è
liberamente configurabile dall’utente. La porta Ethernet integrata con-
sente non solo le classiche funzioni di programmazione, monitoraggio o
di comunicazione (fino a 216 dispositivi) ma anche il trasferimento di fi-
le dati o scambi di messaggi attraverso protocolli IT standard. Grazie al
web Server integrato, i dati del PLC sono visualizzabili (pagine HTML)
da un comune Internet browser disponibile su PC, smartphone o tablet.
I file dati, anche di dimensione maggiore della memoria del PLC stesso,
possono essere gestiti (in lettura/scrittura) su SD Card nel formato txt o
csv ed inviati come allegato in una Email. Con l’SD Card è anche possi-
bile eseguire il backup&restore di un progetto PLC. Fra le unità analogi-
che sono disponibili moduli “high performance” che si caratterizzano
per l’elevata velocità (25 s/canale), precisione e accuratezza di elabora-
zione. I dati letti sono bufferizzati internamente nella scheda (fino a
10.000 campioni) ed il campionamento è indipendente dalla scan time
del PLC. La piattaforma software FPWIN Pro 7, è conforme allo standard
internazionale IEC61131-3 e supporta tutti i 5 linguaggi di programma-
zione con un codice compilato che risulta indipendente dal linguaggio
scelto. Inoltre è disponibile la libreria IEC 60870-5 protocollo specifico
per il telecontrollo di processi per applicazioni nella distribuzione idri-
ca/elettrica/Gas e illuminazione pubblica.
Phoenix Contact
Phoenix Contact presenta una famiglia di moduli di sicurezza a relè di ti-
po compatto denominata “PSRmini” I limiti dimensionali sono prepoten-
temente ridefiniti, in quanto i moduli più compatti della nuova famiglia
presentano una dimensione di ingombro su guida di soli 6,8 mm.
Il 70% in meno di dimensioni di ingombro su guida rispetto alla “norma-
lità” (l’ormai standardizzato 22,5 mm) senza dover compensare questo
risultato eccezionale con alcuna rinuncia o riduzione in termini di carat-
teristiche tecniche. I PSRmini mantengono infatti inalterata la possibilità
di essere inseriti all’interno di funzioni di sicurezza fino ai massimi livelli
previsti dalle norme di riferimento (PL e ai sensi della ISO 13849,1,
SILCL 3 ai sensi della
IEC 62061 e SIL 3 ai
sensi della IEC
61508), dispongono
di contatti di uscita di
tipo elettromeccanico
liberi da potenziale,
prevedono capacità
di commutazione se-
condo IEC 60947-5-1 fino a sei ampere, ridotto assorbimento di corren-
te e migliorata resistenza a stress meccanici. Tutto questo è stato possi-
bile grazie alla progettazione e alla successiva industrializzazione di un
nuovo relè elementare compatto identificato con la sigla NSR-M20-
1112-W22, relè che costituisce il “cuore” e il “motore” dei PSRmini. Mal-
grado le dimensioni estremamente compatte, questo relè elementare
racchiude infatti in se tutte le caratteristiche tecniche necessarie per un
suo utilizzo quale componente di moduli di sicurezza: contatti guidati ai
sensi della norma EN 50205, distanza di apertura minima dei contatti su-
periore a 0,5 mm, capacità di commutazione dei contatti del relè fino a
sei ampere, range di temperatura da – 40 a + 75 °C e un consumo ener-
getico estremamente contenuto. Avendo a disposizione un “motore” co-
sì performante, è stato semplice immaginare una nuova corposa fami-
glia di prodotto pensata in prima battuta per due dei nostri mercati di ri-
ferimento: i costruttori di macchine e l’industria di processo.
Piero Bersanini
Con i due controllori d’isolamento LK5895 e LK5896 della famiglia Vari-
meter IMD, DOLD (azienda distribuita in esclusiva in Italia dalla Piero
Bersanini) è in grado di fornire una soluzione nelle misure di alimentazio-
ni senza messa a terra in AC, AC/DC e DC. I moduli aumentano la dispo-
nibilità di impianti e sono usati nella manutenzione preventiva e per ripa-
razioni. I guasti sono rilevati anche durante le operazioni, quindi con una
prevenzione sui costosi fuori servizio d’impianto. Questi moduli sono
stati progettati per l’uso in moderni sistemi d’alimentazione e che spes-
so includono raddrizzatori, convertitori, controlli a tiristore o sono con-
nesse direttamente a componenti in DC. La soppressione di interferen-
ze EMC, con le sue capacità di fuga verso massa, gioca un ruolo deter-
minante ed i due moduli sono adeguati a questa esigente richiesta. In-
sieme ad un veloce rilievo dei guasti, con sistema selettivo e tempi di mi-
sura ottimizzati, i controllori d’isolamento possono adattarsi a capacità
di fuga fino a 3000 µF. Sono anche applicabili in reti DC/AC senza mas-
sa da 0 V a 1000 V di tensione nominale. La tensione massima è fino a
1500 V in DC e 1100 V in AC, senza apparecchi aggiuntivi. Un circuito
di misura addizionale (LK5896) permette il controllo simultaneo di una
rete AC che sia galvanicamente isolata dal circuito principale di misura.
Le funzionalità sono
completate da uscite
analogiche della resi-
stenza d’isolamento.
Altre principali caratte-
ristiche dei moduli so-
no:
Conformità alla norma
IEC/EN 61557-8
Rilievo simmetrico e
asimmetrico del guasto
Circuiti di misura disat-
tivabili da remoto
