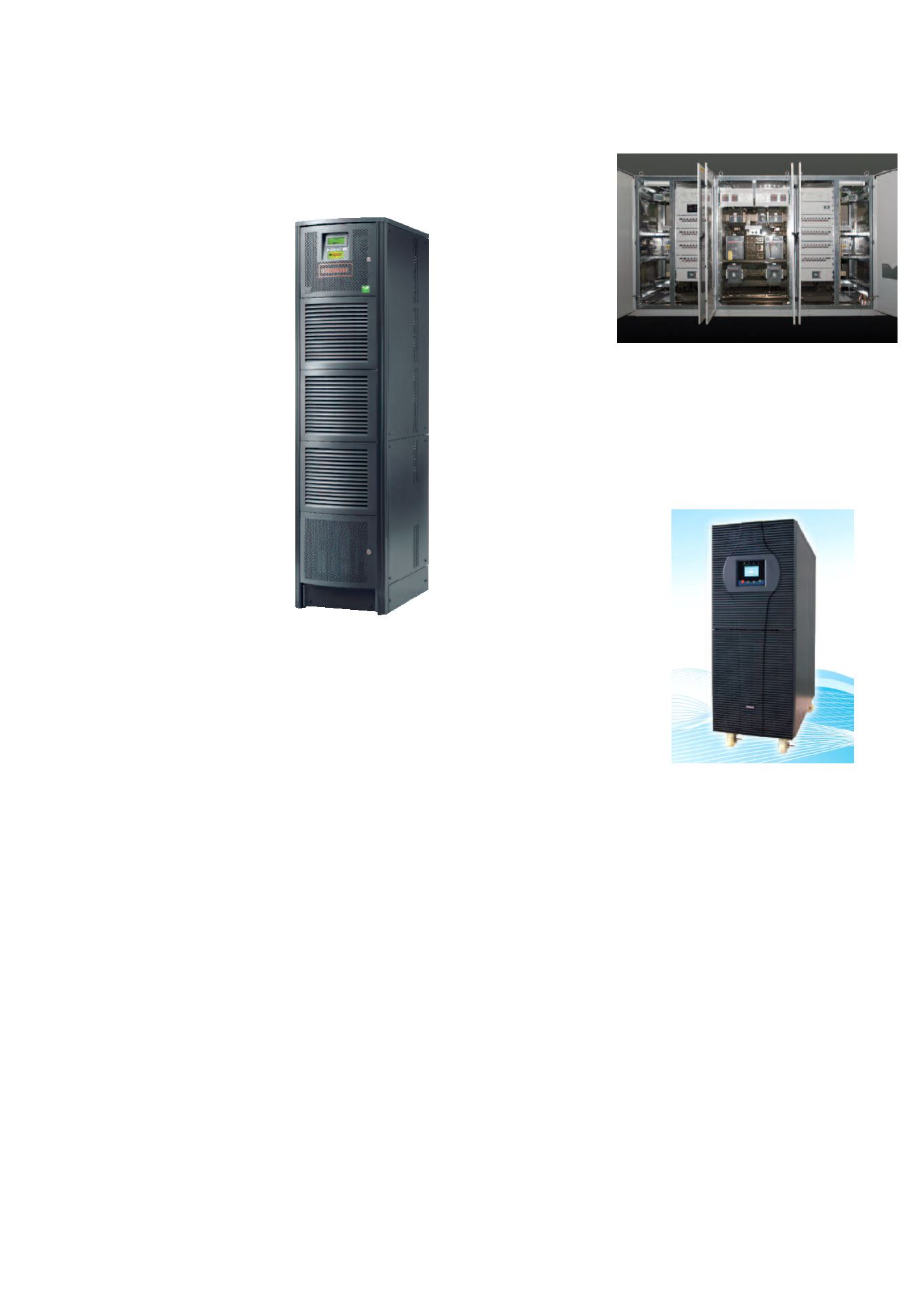

Legrand
Trimod HE è una gamma di UPS trifase
modulari a doppia conversione VFI da da
10 a 80 kW di Legrand. Grazie al power
factor unitario i nuovi UPS modulari delle
serie Trimod HE garantiscono il massimo
della potenza reale; 11% in più rispetto a
UPS con fattore di potenza 0,9 e ben 25%
in più rispetto a UPS con fattore di poten-
za 0,8. I valori di efficienza garantiti dagli
UPS Trimod HE garantiscono fino al 4% in
più di efficienza rispetto ai valori minimi ri-
chiesti dal European Code of Conduct.
La modularità trifase, composta da singo-
li moduli monofase che contraddistingue
tutta la gamma, consente di ottimizzare la
disponibilità di potenza, di accrescere la
flessibilità e di ridurre il costo totale di ge-
stione (TCO). La struttura standardizzata,
composta da moduli con dimensioni e
pesi ridotti, facilita il trasporto e l’installa-
zione degli UPS. Tutti i componenti sono
autoconfigurabili e integrano un sistema di
connessione Plug&Play per agevolare tutte le fasi di diagnosi, manuten-
zione e di futuri ampliamenti. Trimod HE, grazie alla versatilità e alla pro-
grammabilità, permette di: alimentare tre linee monofase indipendenti, as-
segnando a ciascuna una priorità diversa in termini di autonomia; offrire
tre diverse configurazioni ingresso/uscita in un unico cabinet: 3/3, 1/1, 3/1,
1/3; aumentare la durata di vita media delle batterie grazie allo Smart
Charging System. Grazie alla tecnologia costruttiva degli UPS Trimod HE
è possibile impostare vari livelli di ridondanza per garantire sempre la
massima continuità di servizio. In un sistema con alimentazione trifase e
carico monofase, in caso di guasto di uno dei moduli, non vi è perdita di
potenza in quanto viene erogata dagli altri moduli funzionanti. In un siste-
ma con tre uscite indipendenti è possibile impostare la ridondanza sulle
singole fasi. In caso di guasto di uno dei moduli di potenza, i moduli della
stessa fase sopperiscono alla mancanza del modulo guasto.
Lever
DPS è una gamma di UPS di Lever customizzabili a fronte delle specifi-
che tecniche dei clienti del settore Oil&Gas. I modelli sia mono che trifa-
se da 5 kVA fino a 400 kVA adatti ad un’ampia gamma di applicazioni
negli ambienti industriali come raffinerie e sottostazioni elettriche.
È possibile ottenere architetture di sistema complesse per garantire la
massima disponibilità di energia con un’ampia gamma di accessori e
optional. Sono disponibili configurazioni ridondanti N+1 oppure Hot
Standby. Grazie alla tecnologia digitale Lever, si possono scegliere di-
versi allarmi con contatti liberi da tensione, approfittando di un’ampia
gamma di segnalazioni a led e accurate misurazioni digitali. Un display
grafico touchscreen mostra misure, allarmi e schema unifilare per con-
sentire una migliore comprensione dello stato. Il display è in grado di
conservare l’elenco degli allarmi ed una cronologia degli eventi. È pos-
sibile adattare il DPS alle specifiche tecniche. La logica a microproces-
sore interamente digitale comanda la conversione di potenza, controlla
il funzionamento, assiste il sistema e modifica i parametri in caso di gua-
sto di alcuni componenti per assicurare l’alimentazione al carico. Gli
UPS digitali Lever offrono in uscita un’onda sinusoidale pura grazie al
funzionamento in dop-
pia conversione. La
ventilazione può essere
ridondante consenten-
do di mantenere un cari-
co nominale con l’impie-
go di metà delle ventole. I sensori di flusso dell’aria rilevano tale perdita
di ventilazione e danno subito l’allarme consentendo la sostituzione del-
la ventola danneggiata. I DPS hanno protezioni magnetotermiche in in-
gresso rete e sul circuito della batteria, possono essere configurati con
trasformatore di isolamento sulla rete di by-pass e l’aggiunta di un even-
tuale stabilizzatore di tensione AVR.
Powel
ACTIVE 6-8-10 kVA di Powel offre
qualità, affidabilità, convenienza,
design, interfaccia utente. La tec-
nologia è On-Line a doppia con-
versione di energia, ovvero fun-
zionamento continuo dei conver-
titori elettronici, tensione e fre-
quenza in uscita perfettamente
stabilizzate, forma d’onda sinu-
soidale, sia in presenza che in as-
senza di energia elettrica in in-
gresso. E’ stata incrementata la
potenza attiva massima erogabile
(cos.fi 0,9), in risposta alla sem-
pre maggiore diffusione degli ali-
mentatori PFC (power factor cor-
rector) installati su PC e Server.
Sono dotati di by-pass manuale per manutenzione, integrabile se richie-
sto con il by-pass esterno per la sostituzione dell’UPS senza interruzio-
ne alle utenze. Può funzionare anche in parallelo con altre unità, in mo-
dalità eco-mode e convertitore di frequenza. Varie opzioni sono disponi-
bili per ogni applicazione (SNMP, MODBUS, Relè, ecc.). L’espansione di
autonomia è possibile con box modulari aggiuntivi.
Riello UPS
Il Multi Power (MPW) di Riello UPS è un UPS modulare di ultima genera-
zione, progettato per garantire efficienza, continuità e qualità dell’ali-
mentazione per datacenter e applicazioni particolarmente critiche. Pro-
gettisti e installatori godono, con questo UPS, della libertà di dimensio-
narlo in funzione delle effettive condizioni di carico per espanderne la
capacità solo se e quando le esigenze aumentano, con moduli di poten-
za ridondanti. La capacità di Riello UPS MPW può passare infatti da 294
kW a 1.176 kW con una totale scalabilità che permette di abbattere l’in-
vestimento iniziale, rimandando ulteriori espansioni solo al momento in
cui essi si renderanno realmente necessari, ottimizzando investimenti e
TCO. Il Riello UPS MPW adotta componenti personalizzati ed esclusivi,
affidabilissimi e all’avanguardia oltre a innovative tecnologie che garan-
tiscono i massimi livelli di potenza, efficienza e affidabilità.
Lo stesso modulo di potenza è sviluppato secondo il principio della “po-
tenza wireless” che accorcia le connessioni tra le parti, riducendo al mi-
nimo le perdite di potenza tra componenti.
Avanzate tecnologie garantiscono la piena potenza nominale con fatto-
