mediante valutazione di una combinazione di
vari prodotti. Le prove sui singoli dispositivi e
componenti non sostituiscono le prove ri-
chieste dalla verifica di progetto.
Registrazioni di verifica
dei singoli quadri
La quadristica è costituita da diverse tipolo-
gie di quadri: quadri di comando, elettrici,
per macchine, processi o impianti. Ogni sin-
golo quadro è realizzabile in molteplici confi-
gurazioni. La verifica del quadro mediante
derivazione da un progetto provato per va-
rianti simili è possibile a condizione che il
quadro sia realizzato con una costruzione
modulare. Tuttavia, la verifica di progetto è
necessaria per le configurazioni individuali,
al fine di soddisfare i requisiti di verifica della
conformità e le altre prescrizioni di legge. A
questo punto il costruttore del quadro diven-
ta “costruttore originale” ed è responsabile
della preparazione della verifica di progetto
che, per una più facile identificazione dei
quadri individuali, deve includere il nominati-
vo o marchio di fabbrica del costruttore del
quadro, l’indicazione del tipo o numero di
identificazione del quadro, la data del report
di verifica del progetto ed il nominativo della
persona che ha redatto il documento.
Verifica individuale
La verifica individuale, da eseguire su cia-
scun quadro immesso sul mercato per stabi-
lirne l’adeguatezza, ha lo scopo di individua-
re eventuali difetti nei materiali e nella fabbri-
cazione e di accertare il corretto funziona-
mento del quadro assemblato. I risultati delle

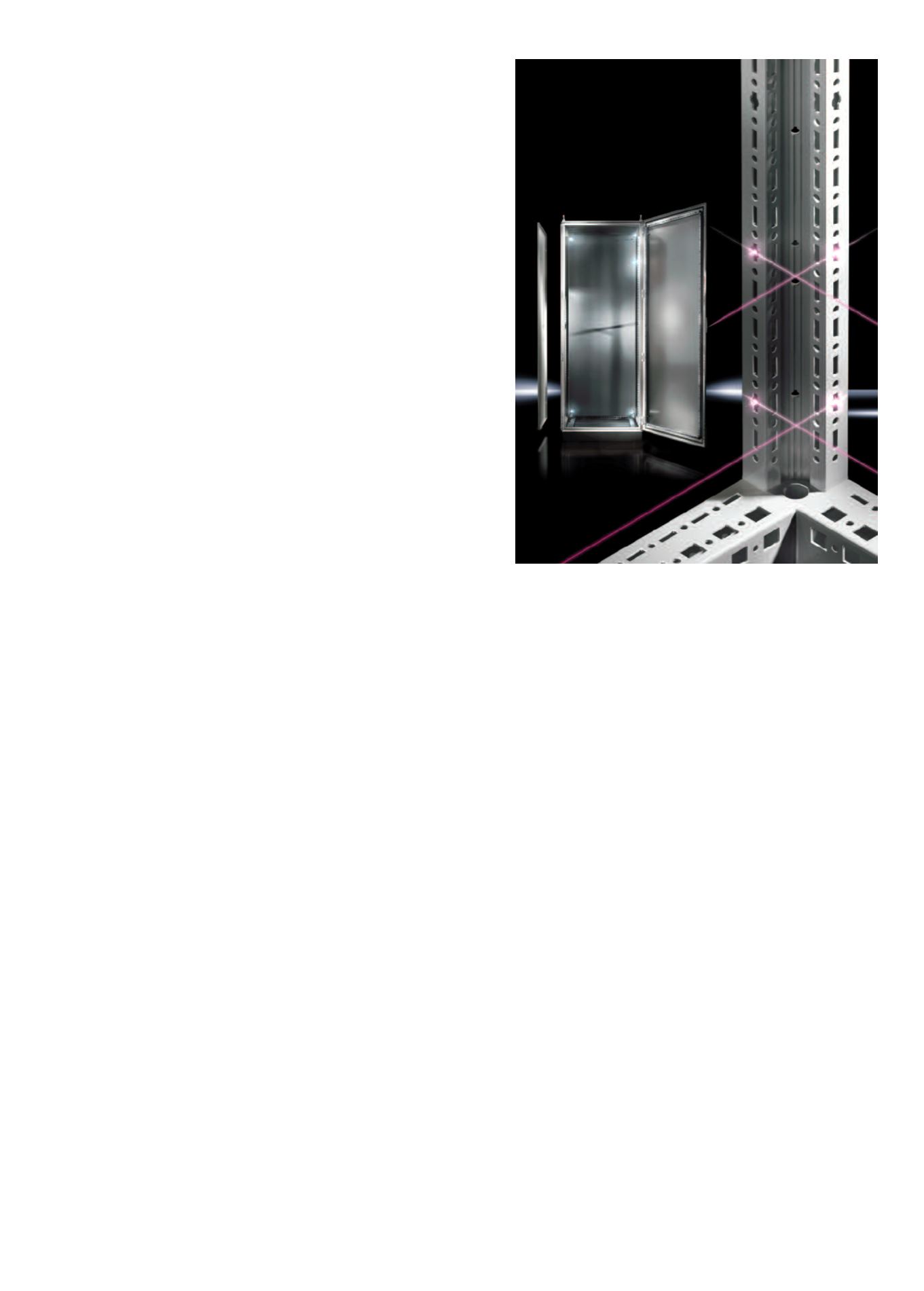

Una tecnologia costruttiva
basata sul concetto di siste-
ma e verificata tramite pro-
ve facilita il superamento
delle verifiche previste dalla
normativa. La conformità ai
requisiti imposti da questa
norma deve essere dimo-
strata con un certo numero
di verifiche individuali e con una verifica di
progetto. Le verifiche di progetto possono
essere svolte tramite prove su campioni rap-
presentativi, l’impiego di tecniche di valuta-
zione o per confronto con un quadro prece-
dentemente verificato con prove. Per confer-
mare la corretta costruzione e il buon funzio-
namento dei quadri assemblati, dopo la fab-
bricazione e comunque non più tardi della
messa in funzione, deve essere eseguita e
documentata una prova individuale su cia-
scun quadro.
Verifica di progetto
La verifica di progetto ha lo scopo di verifica-
re la conformità del progetto di un quadro o
di un sistema di quadri ai requisiti della serie
di norme IEC 61439. La documentazione
completa e dettagliata della verifica di pro-
getto del quadro o del sistema di quadri svi-
luppato dal produttore originale, inclusi tutti i
rapporti di prova e relative registrazioni, deve
essere prodotta e conservata per almeno
dieci anni dal costruttore originale. Non è ne-
cessario che il costruttore/assemblatore/uti-
lizzatore del quadro disponga della docu-
mentazione dettagliata, è sufficiente un som-
mario delle caratteristiche garantite. Tuttavia,
la verifica di progetto deve specificare il me-
todo di verifica scelto, i dati di misura confer-
mati e, se disponibile, il numero di rapporto o
il numero di rapporto di prova per ciascuna
verifica individuale eseguita. Le varie prove
confermano che i componenti di un quadro
operano congiuntamente in modo corretto.
Alcune prove richiedono anche verifiche per
confronto che possono essere fornite solo
L
a norma CEI EN 61439, effettiva a parti-
re dal mese di novembre 2014 in sosti-
tuzione della CEI EN 60439, regola la
produzione e l’assemblaggio dei quadri di
bassa tensione. Essa rappresenta un’evolu-
zione e un affinamento del concetto di qua-
dro elettrico, inteso ora come sistema unita-
rio. La norma definisce i requisiti e le verifi-
che necessarie per tutte le tipologie di quadri
BT e vede il superamento della precedente
suddivisione fra quadri AS (di serie) e ANS
(non di serie). L’attuale norma abolisce que-
sto dualismo e utilizza solamente il termine
“quadro/sistema di quadri” inteso come si-
stema unitario. È stata invece introdotta la di-
stinzione di responsabilità per i diversi ruoli
coinvolti nella realizzazione di un quadro. Il
“costruttore del quadro” (o del sistema di
quadri) è la persona o l’organizzazione che si
assume la responsabilità del quadro finito,
realizzato secondo le specifiche del cliente,
e che lo commercializza. Il “costruttore origi-
nale” è la persona o l’organizzazione che ha
sviluppato il progetto originale e che è re-
sponsabile delle verifiche associate al qua-
dro in accordo con la norma applicabile. Il
costruttore del quadro può anche coincidere
con il costruttore originale.
La norma IEC 61439 fornisce la base per una
precisa definizione delle caratteristiche pre-
stazionali concordate tra l’utilizzatore e il co-
struttore del quadro BT. In questo modo, la ri-
spondenza alle prestazioni dichiarate può
essere accertata e documentata da entram-
be le parti. Per i nuovi quadri, al posto del
“Rapporto di prova di tipo” si dovrà redigere
la cosiddetta “verifica di progetto”, mentre il
“Rapporto di prova individuale” è sostituito
da una “Verifica individuale”.
Requisiti di conformità
In sintesi, la norma definisce il quadro BT “un
sistema funzionale costituito da una serie
completa di componenti meccanici ed elettri-
ci” (contenitori, dispositivi di protezione, si-
stemi sbarre, unita di climatizzazione ecc.).
a
ttualità
e
lettrotecnica - luglio/agosto
2016
- numero
6
di Stefano Azzimonti, System Consulting Manager di Rittal
la normativa
CEI EN61439
Dal quadro al sistema: ecco, in estrema sintesi,
il contenuto della CEI EN 61439 che
si occupa di produzione e
assemblaggio dei quadri
in bassa tensione
