prove di verifica individuale devono essere
documentati in un rapporto (verbale di col-
laudo). Oltre ai dati delle singole verifiche, la
verifica individuale deve includere anche i
dati del costruttore del quadro, la designa-
zione del tipo e il numero identificativo del
quadro. Tali dati devono corrispondere al re-
sto della documentazione.
Le verifiche necessarie per redigere la “verifi-
ca individuale” si suddividono in verifiche del-
le caratteristiche costruttive e prestazionali e
ricalcano in modo piuttosto fedele le categorie
richieste per le verifiche di progetto.
Documentazione
La verifica completa è costituita da una sche-
da tecnica dell’impianto dalla “Verifica di pro-
getto” e dalla “Verifica individuale”. La scheda
tecnica dell’impianto include i dati nominali e
le condizioni di utilizzo del quadro oggetto
della verifica.
La verifica di progetto deve includere per ogni
singola verifica effettuata, il metodo di verifica
scelto, il criterio di verifica e il numero del rap-
porto di prova o il numero di eventuali rappor-
ti di verifica mediante calcoli. Il documento
della verifica di progetto deve essere trasmes-
so insieme alla Verifica individuale e alla re-
stante documentazione. Non e necessario al-
legare i rapporti dettagliati delle prove e dei
calcoli eseguiti, che potranno comunque es-
sere richiesti solo dalle autorità di controllo.
Tutti i documenti devono essere conservati e
tenuti a disposizione delle autorità per almeno
10 anni a partire dalla data di commercializza-
zione del prodotto. Se il quadro e destinato al
mercato europeo, deve essere redatta la “di-
chiarazione di conformità”. Essa non fa parte
della documentazione dell’impianto (fascicolo
tecnico) ma deve essere prodotta e conserva-
ta dal costruttore e, fornita solo su richiesta
delle autorità di controllo.
11

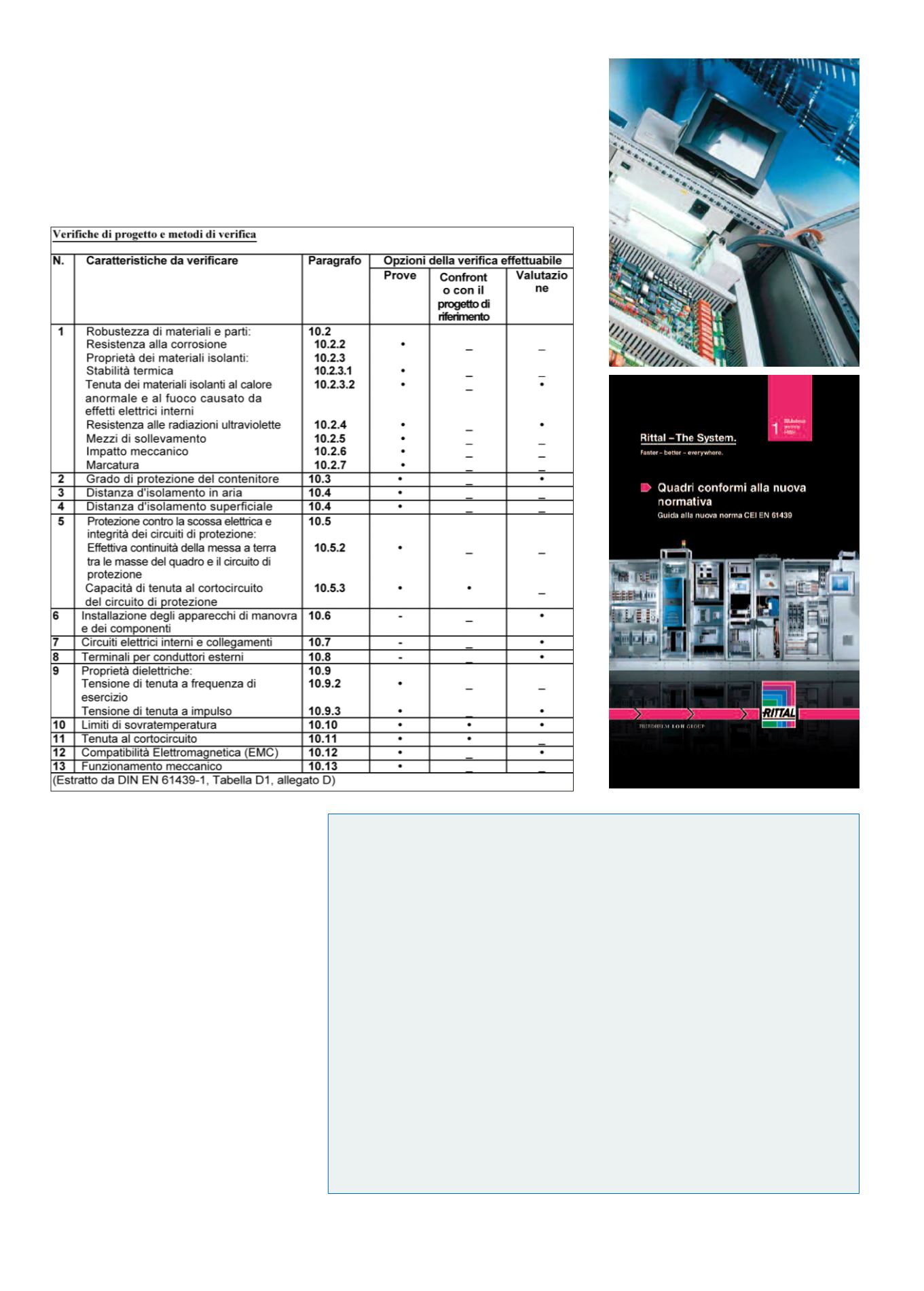

La nuova IEC 61439 è composta da una prima parte (Parte 1) contenente le
“Regole generali”, valide in principio per tutti i tipi di quadri, e da altre parti
in cui sono definite le prescrizioni di prodotto per le specifiche tipologie di
quadri. Sino ad oggi, la nuova IEC EN 61439 è cosi strutturata:
•
IEC EN 61439-1: Regole generali
•
IEC EN 61439-2: Quadri di potenza
•
IEC EN 61439-3: Quadri di distribuzione per personale non addestrato
(sostituisce la precedente EN 60439-3)
•
IEC EN 61439-4: Quadri per cantiere
(sostituisce la precedente EN 60439-4)
•
IEC EN 61439-5: Quadri di distribuzione per reti pubbliche
(sostituisce la precedente EN 60439-5)
•
IEC EN 61439-6: Sistemi a sbarre (sostituisce la precedente EN 60439-2)
•
IEC EN 61439-7: Quadri per installazioni speciali
(luoghi di lavoro, impiantistica ecc.)
•
IEC/TR 61439-0: Guida per la specifica dei quadri di controllo
e comando assemblati
Struttura della norma
