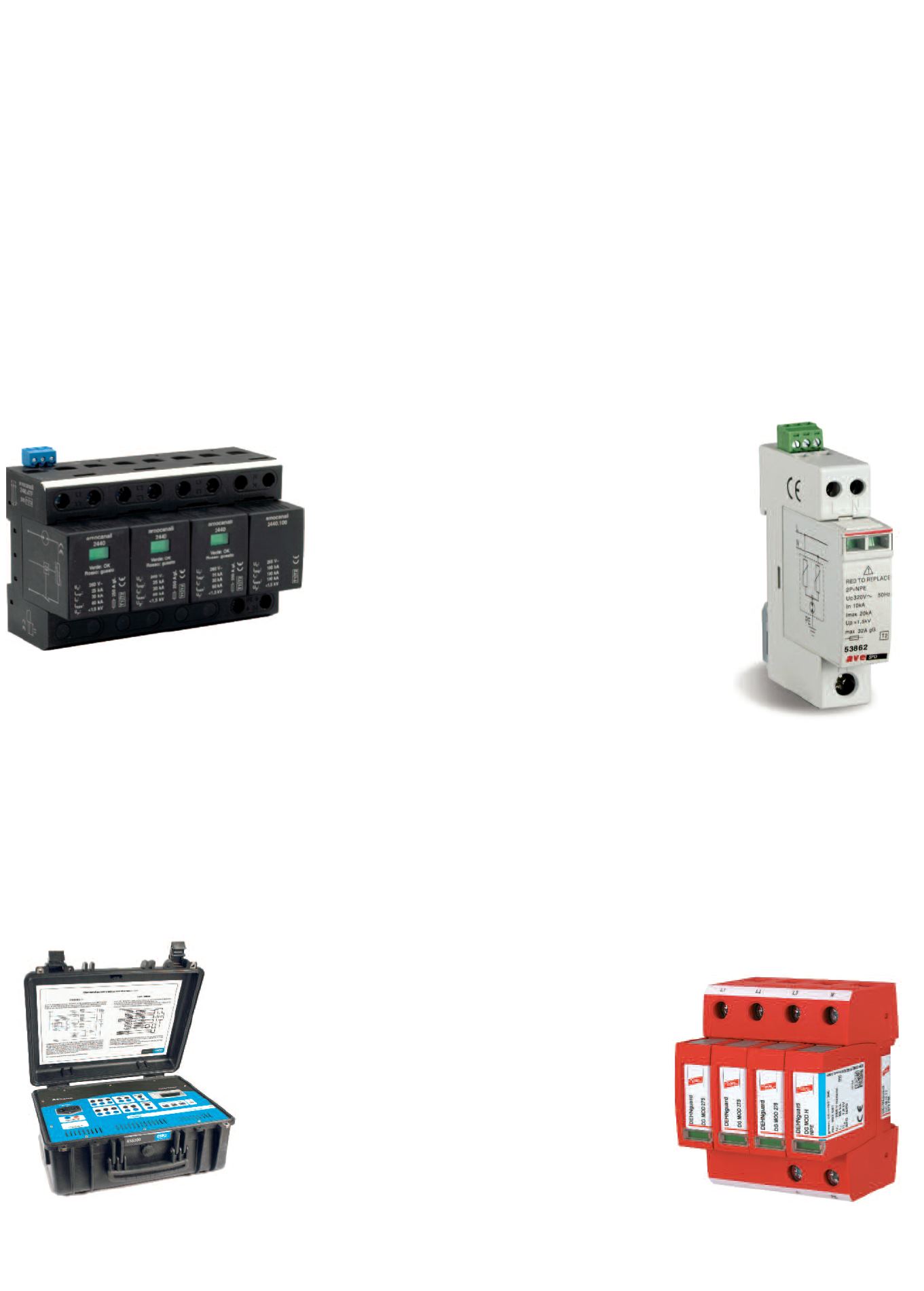

Arnocanali
La linea Protection di Arnocanali propone una vasta gamma di dispositi-
vi SPD (Surge Protective Device) per integrare, nell’equipotenzialità anti-
fulmine, l’impianto elettrico soggetto a pericolose correnti di fulmine o so-
vratensioni, sia in impianti di uso domestico sia in impianti industriali.
Gli scaricatori combinati (linea ISOPRO T1+T2) possono risolvere, in un
unico punto di installazione, l’intera protezione da sovratensione della li-
nea elettrica, potendo garantire, nell’ambito della distanza di protezione,
alti valori di corrente di scarica con buon livello di protezione.
I prodotti ISOPRO T1+T2, sono offerti in due versioni, distinte dal valore di
corrente di scarica di 25 kA o 12,5 kA con impulso 10/350 microsecondi,
che riassumono in un
solo dispositivo, le ca-
ratteristiche dei prodotti
di classe di prova I e
classe di prova II. I pro-
dotti ISOPRO T1+T2 si
segnalano dunque, co-
me una soluzione sem-
plice e pratica anche
per quelle applicazioni
dove, immediatamente
a valle del punto di in-
stallazione, occorre ali-
mentare utenze sensibili
alle sovratensioni (centralina per allarme, videocitofono, etc.). La soluzio-
ne equivalente, con l’assemblaggio di prodotti tradizionali, quali scarica-
tori di classe I, classe II in un unico quadro, assieme a costose autoindut-
tanze, ha infatti un impatto pesante dal punto di vista dell’ingombro all’in-
terno del quadro ed obbliga ad operazioni di cablaggio più complesse.
La linea Protection è completata da SPD di classe T2 e classe T3, per
realizzare dispositivi di protezione adatti ad ogni tipologia di impianto.
Asita
Il sistema prova relè AS5200 di Asita è uno strumento progettato per
eseguire le verifiche in campo sui sistemi di protezioni di interfaccia
(SPI) come richiesto dalle norme CEI-016 e CEI-021. Queste norme, ol-
tre ad indicare quali prove devono essere effettuate, precisano anche la
frequenza delle verifiche periodiche da eseguire utilizzando il sistema
prova relè per prove in campo, ogni 5 anni. Il sistema prova relè AS5200
è dotato di n° 3 uscite di tensione re-
golabili da 0 a 300V e di una uscita di
tensione regolabile da 0 a 100 V; la
frequenza di uscita dei segnali di
tensione è regolabile da 40 a 60 Hz.
Sullo strumento sono inoltre presenti
due ingressi per l’acquisizione dello
stato della protezione, 3 contatti au-
siliari per il controllo delle funzioni di
segnale esterno, telescatto e coman-
do locale. Lo strumento viene fornito
del modulo di uscita per segnali di
basso livello. AS5200 può essere
ampliato inserendo il modulo in cor-
rente (opzionali), che rende disponi-
bile 3 uscite indipendenti di corrente
(0-15 A) rendendolo così idoneo ad
eseguire le verifiche in campo sui sistemi di protezione generali (SPG),
come richiesto dalla norma CEI-016. AS5200 viene comandato tramite
PC, utilizzando il software AS5200 Link in dotazione. Il software AS52000
Link è dotato di una libreria, dove sono presenti le sequenze di prova ri-
chieste dalle norme CEI-021 e CEI-016, il software inoltre permette di,
impostare ed eseguire le sequenze di prova personalizzate, creare ed
archiviare i rapporti di prova, esportare i file in formato non modificabile.
Da oggi disponibile con localizzatore GPS opzionale (AS5200/GPS/AC).
AVE
Ave propone il nuovo scaricatore di sovra-
tensione 53862 per salvaguardare i sistemi
e le apparecchiature elettriche contro le
sovratensioni transitorie e impulsive quali,
ad esempio, quelle causate da fulmini e da
manovre elettriche. Lo scaricatore 53862
di Ave è di tipo II con funzionamento “ad
innesco con limitazione” costituito da spin-
terometro con varistore per la protezione
contro sovratensioni di utenze BT, in occa-
sione di scariche indirette, e consente di
evitare che le intense scariche provocate
dai fulmini possano danneggiare irrimedia-
bilmente le apparecchiature domestiche o
creare danni all’impianto elettrico e alle per-
sone presenti nell’edificio o in casa. Lo spin-
terometro permette di avere un isolamento
galvanico verso terra e quindi l’assenza di
corrente di dispersione, mentre il varistore
prevede che la tensione massima continuativa di esercizio sia calibrata
per una totale insensibilità alle TOV (sovratensioni temporanee). Grazie al-
le dimensioni contenute che ne assicurano un ingombro ridotto, lo scari-
catore di Ave è soprattutto impiegato nei centralini di alimentazione di
utenze monofase, dove garantisce una protezione completa del circuito,
sia conduttore di fase che di neutro in un unico modulo.
Dehn
I limitatori di sovratensione modulari DEHNguard M H… FM nel funziona-
le design della famiglia Red/Line, stabiliscono nuovi criteri nell’ambito del-
la sicurezza e confort. Il circuito di protezione provato con potenti varisto-
ri all’ossido di zinco, in combinazione al dispositivo di controllo con dop-
pio effetto Thermo-Dynamik-
Control, è un marchio della
tecnologia DEHNguard. La va-
riante DEHNguard M H TT …
FM adempie già i requisiti del-
la nuova norma IEC 60364-5-
53 “valori di scarica In nel cir-
cuito 3+1 per impianti trifasi
con requisiti di sicurezza molto
elevati”. In questo caso sono
richiesti per il circuito N-PE al-
meno 40 kA.
Lo spinterometro NPE ad ele-
vate prestazioni ha una capa-
cità di scarica di 80 kA, con-
