dossier
protezioni
sti. Rispetto a quelli di tipo 1,
offrono un livello di protezione
Up più basso e sono quindi più
adatti alla protezione di carichi
sensibili, mantenendo comun-
que valori di corrente di scari-
ca molto alti. I dispositivi di tipo
2, invece, hanno tradizional-
mente caratteristiche meno
prestazionali in termine di cor-
rente di scarica e possono
quindi richiedere specifiche
valutazioni d’utilizzo. Lo scari-
catore di tipo 1 e 2 offre valori
I n e I max più alti, così da con-
cedere all’utente una maggiore flessibilità al momento della scelta del

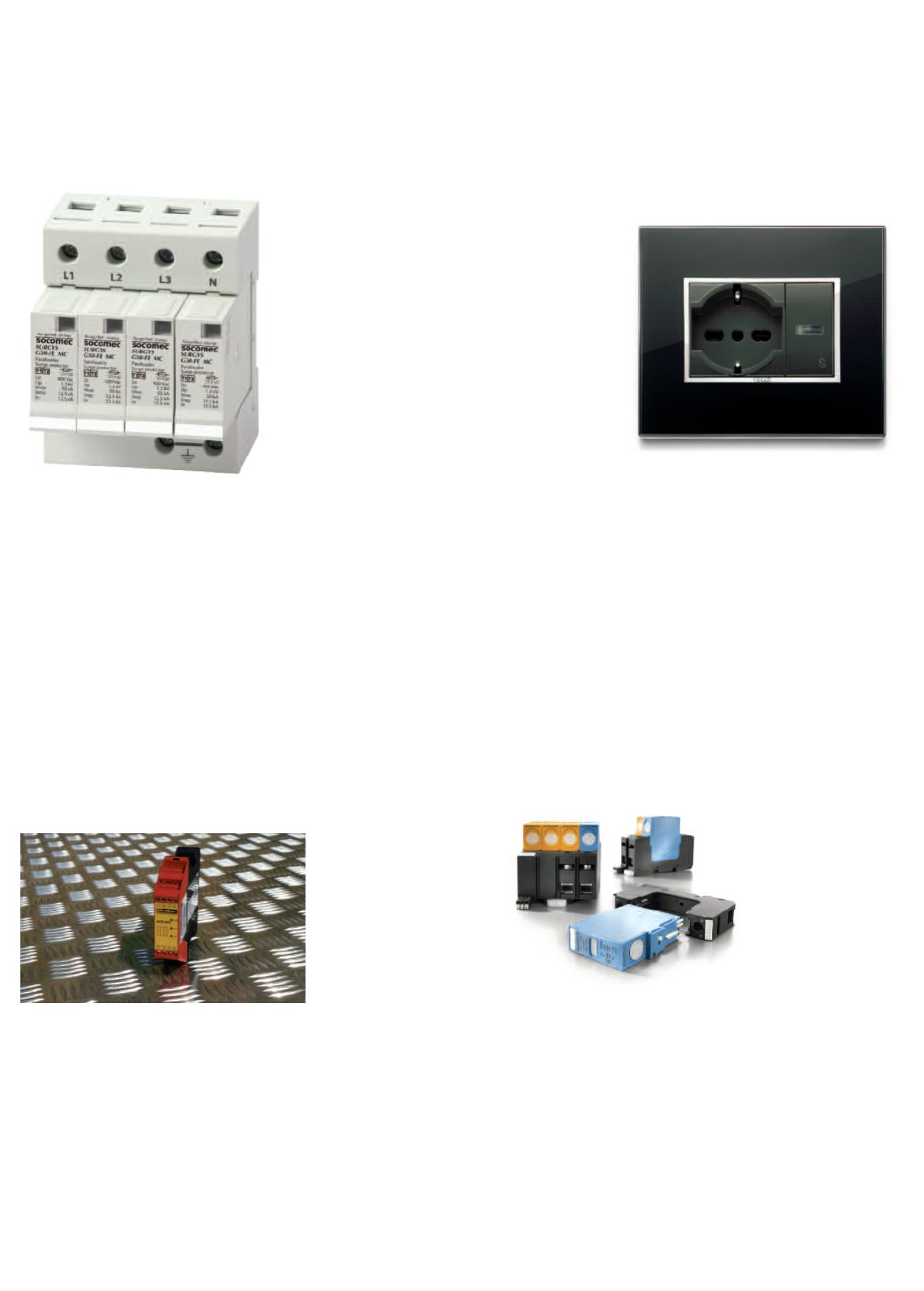

prodotto idoneo. Gli scaricatori SURGYS sono modulari e adatti ad esse-
re installati in tutti i tipi di quadri elettrici, semplicemente attraverso l’uti-
lizzo di guida DIN. Queste protezioni sono, infine, provviste di un contat-
to ausiliario di segnalazione che, in ridondanza con l’indicatore frontale,
informa l’operatore in caso di fine vita dello scaricatore, incrementando
la sicurezza di funzionamento del sistema.
Tecnel System
Tecnel System presenta il nuovo relé arresto d’emergenza SAFE MTS /
MTS.1 per controllo bordi, tappeti e bumper con singolo o doppio canale
per applicazione in aree pericolose. Il relé SAFE, sia nella versione per av-
vio automatico MTS che nella versione con controllo del comando di avvio
MTS.1, collegato all’organo attuatore (bordo, tappeto, bumper), verifica in
modo continuativo lo stato del sistema di sicurezza per assicurarne un
corretto funzionamento. In caso di rilevamento di una persona o anomalia,
il relé di sicurezza interviene immediatamente, bloccando il funzionamen-
to della macchina operatrice. Un LED permette all’utente la visualizzazio-
ne costante della condizione del sistema. Questo nuovo dispositivo, con-
trollato elettronicamente
grazie ai microprocessori
ed alle uscite a semicon-
duttore in sicurezza, può
sostituire i comuni relé di
sicurezza. L’alimentazio-
ne è 24Vca/cc per en-
trambi i modelli con prote-
zione da cortocircuito ed
il controllo dello start è se-
lezionabile. Le uscite so-
no 3 normalmente aperte
di sicurezza ed 1 normalmente chiusa ausiliaria da 5A con contatti a gui-
da forzata. Il montaggio è su guida DIN. Il livello di sicurezza e la catego-
ria raggiunti sono Performance Level e, Cat. 3; è certificato secondo le EN
ISO 13849-1 e conforme alle principali norme di riferimento. Le dimensio-
ni sono molto contenute: 22,5 x 114,5 x 99 mm.
Vimar
Il Limitatore di sovratensione SPD di Vimar è un modulo da affiancare al-
le prese delle serie civili - nonché integrato negli adattatori multipli e nel-
le prese mobili multiple - che fornisce protezione a tutti i tipi di elettrodo-
mestici ad esse collegate dai danni dovuti a sovratensioni presenti nelle
reti di alimentazione.
L’SPD per la serie Ei-
kon, ha l’esclusiva
caratteristica brevet-
tata di “agevole sosti-
tuibilità” in sicurezza
di tutta la scheda
elettronica senza do-
ver ricorrere a tecnici
specializzati. Una
spia di segnalazione
rossa indica l’inter-
vento della protezio-
ne e la necessità della sua sostituzione (il carico rimane alimentato ma
non è protetto) mentre la spia di segnalazione verde indica la presenza
della tensione di alimentazione e la protezione funzionante. La possibili-
tà di sostituire tutta la scheda elettronica (non solo del fusibile in essa
presente) dà la certezza assoluta di ripristino del funzionamento del-
l’SPD. Vimar ha ottenuto per gli SPD da lei prodotti la certificazione del-
l’IMQ con riferimento alle norme CEI EN61643-11. Gli SPD Vimar sono
inoltre dotati di segnalazione della perdita di protezione dovuta a sovra-
tensioni di energia superiore al valore indicato sul prodotto come dato di
targa.
Weidmüller
I prodotti per la protezione contro le sovratensioni Weidmüller delle serie
VPU I (tipo I), VPU II (tipo II) e VPU III (tipo III) riducono l’accoppiamen-
to di interferenze che può verificarsi in seguito a sovratensioni transito-
rie, anche considerevolmente al di sotto dei limiti prescritti per il coordi-
namento dell’isolamento a norma EN 60664-3 / DIN VDE 0110-3.
Tutto l’impianto risulta esposto ad una quantità inferiore di disturbi. Gli
scaricatori sono coordinati mediante mezzi tecnici. Non è necessario al-
cun disaccoppia-
mento fra i tipi I, II e
III. Gli scaricatori so-
no verificati in con-
formità allo standard
di prodotto IEC
61643-11 / DIN EN
61643-11 e possono
essere installati al-
l’interno di sistemi a
norma IEC 61643-12
/ VDE V0675-6-12 e
IEC 62305-4 / VDE
0185-4. Questa protezione contro le sovratensioni e la corrente da fulmi-
ni è adatta all’impiego in sistemi di alimentazione dell’energia. Weidmül-
ler offre prodotti diversi a seconda del particolare tipo di rete e del livel-
lo di tensione. È anche disponibile un dispositivo di protezione speciale
di tipo I e II per applicazioni fotovoltaiche. L’ampia finestra di stato al
centro del modulo offre una chiara visione dello stato della funzione pro-
tettiva. La clip per il montaggio su guida di supporto facilita l’assemblag-
gio e la rimozione dei moduli, senza bisogno di utensili. Il contatto di se-
gnalazione remota con connessione Push In può essere collegato rapi-
damente ed offre informazioni affidabili sullo stato della funzione protet-
tiva. L’innesto dello scaricatore nella base è chiaramente udibile, il che
consente di rispondere ai requisiti di resistenza alle vibrazioni imposti
dai produttori di impianti eolici.
