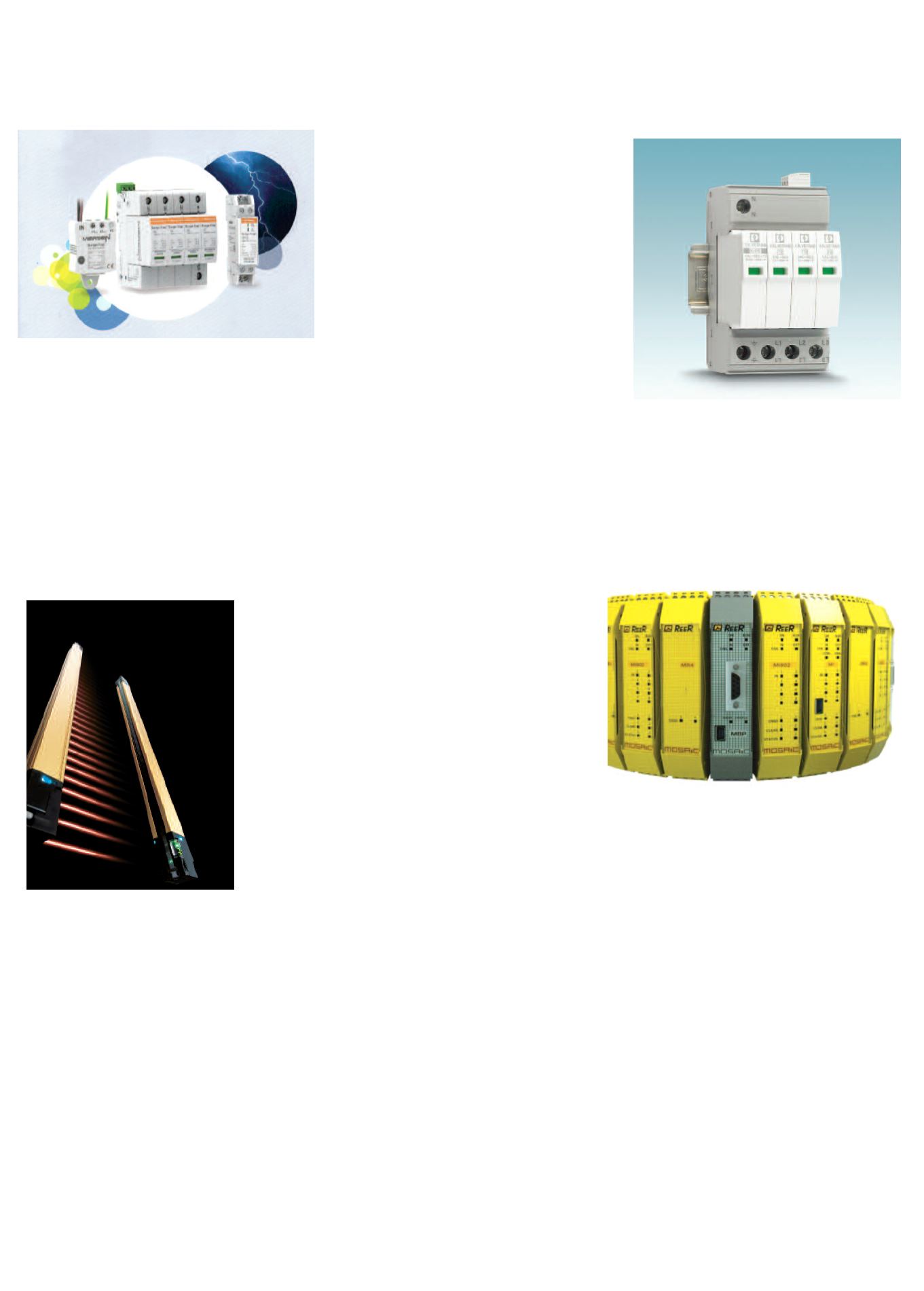

condo
EN/IEC
61643. È adatto a
un primo livello di
protezione in quadri
di alimentazione
principale e in zone
con esposizione all’atmosfera, dove di solito le installazioni sono dotate
di un sistema esterno di protezione contro i fulmini. La corrente impulsi-
va di fulmine (10/350 s) è di 12,5 kA per fase; la massima corrente di
scarica (8/20 s) è di 50 kA per fase, così come la corrente nominale di
scarica. La segnalazione di fine vita è visiva e remota e le cartucce so-
no meccanicamente codificate per evitare errori nella loro sostituzione.
Panasonic
Panasonic lancia la barriera di sicurezza SF4D con una migliore resi-
stenza alle sollecitazioni ambientali. La nuova serie SF4D introduce un
nuovo concetto di rivestimento. La rigidità della nuova custodia è stata
ottenuta innanzitutto riducendo il volume dell’elettronica interna di oltre il
60%, quindi la custodia in alluminio è lavorata dal pieno: SF4D non si
piega e non si torce quando viene a contato con altri oggetti.
Il volume guadagnato è stato quin-
di utilizzato per rinforzare la strut-
tura della custodia senza modifi-
che nelle dimensioni esterne e
quindi mantenendo per SF4D le
stesse dimensioni dei modelli da
30 mm a 28 mm.
La barriera di sicurezza SF4D è
dotata di una tecnologia migliorata
per l’allineamento del fascio e per-
mette di controllare la qualità della
luce ricevuta durante la fase di in-
stallazione. La quantità e la qualità
della luce ricevuta viene indicata
sul display LED a colori a 1 cifra in
tre differenti livelli. Gli indicatori
LED vengono utilizzati, oltre che
per misurare l’allineamento dei fa-
sci, per mostrare se c’è dello spor-
co di fronte alle ottiche. Gli indicatori vengono usati per l’ispezione di
startup e per le manutenzioni preventive. La barriera di sicurezza serie
SF4D è disponibile in tre diversi modelli – protezione dito, mano e arto.
Un tempo di risposta molto veloce inferiore a 10 ms e un design specia-
le per evitare zone morte, facilitano il calcolo della distanza di sicurez-
za. Tutto ciò permette di montare la barriera di sicurezza più vicino al-
l’area pericolosa rispetto ad un modello convenzionale. Anche se Pana-
sonic offre il nuovo SF4D come un modello standard, è possibile la per-
sonalizzazione. Tutti i tipi possono essere cablati liberamente per uscite
a transistor NPN o PNP.
Phoenix Contact
I nuovi scaricatori di tipo 2 compatti “Valvetrab-SEC” di Phoenix Contact
garantiscono, grazie alla tecnologia SEC (Safe Energy Control), una lun-
ga durata ed elevate prestazioni. Il potente dispositivo di disconnessio-
ne e l’elevata resistenza al cortocircuito fino a 50 kA offrono protezione
per ogni piccolo quadro di distribuzione in soli 12 mm per canale.
Lo scaricatore di tipo 2
protegge in modo affidabi-
le da forti fluttuazioni di
tensione ed elevate solle-
citazioni di corrente atmo-
sferica. Grazie al basso li-
vello di protezione i com-
ponenti installati a valle
sono sollecitati in misura
minore. Un ulteriore van-
taggio è dato dall’utilizzo dell’interruttore modulare principale dell’im-
pianto fino a 125 A senza necessità di prefusibili aggiuntivi, risparmian-
do spazio nel quadro elettrico e consentendo un abbattimento dei costi.
L’elemento base e la spina di protezione possono essere ruotati di 180°
l’uno rispetto all’altro, consentendo un collegamento con cavi più corti e
garantendo allo stesso tempo la leggibilità della siglatura. Tutte le va-
rianti dello scaricatore di tipo 2 sono innestabili e possono essere testa-
ti con il dispositivo di prova per scaricatori “Checkmaster 2”.
REER
Mosaic di Reer è un
sistema di sicurezza
in grado di gestire
tutte le funzioni di si-
curezza di un mac-
chinario o di un
gruppo di macchi-
nari. Configurabile
ed espandibile, per-
mette la riduzione
dei costi ed un ca-
blaggio semplifica-
to. Mosaic può ge-
stire sensori e comandi di sicurezza quali barriere fotoelettriche, fotocel-
lule, laser scanner, pulsanti di arresto di emergenza, interruttori elettro-
meccanici, magnetici e RFID, tappeti e bordi sensibili, comandi a due
mani, pulsanti abilitazione ad azione mantenuta, serrature interbloccate,
encoder e proximity per il controllo della velocità. Il sistema riduce il nu-
mero di componenti e quindi l’ingombro e la quantità di cablaggi e velo-
cizza i tempi di costruzione del quadro elettrico. Il sistema presenta fino
a 14 moduli di espansione collegabili al modulo principale M1.
Socomec
A completamento della vasta gamma di prodotti dedicati alla protezione
da sovratensioni, Socomec propone gli scaricatori di tipo 1 e 2, Surgys
G100-F e Surgys G50FE. Si tratta di prodotti pensati per assicurare la
protezione delle installazioni di distribuzione in bassa tensione e degli
equipaggiamenti elettrici. Proteggono infatti l’impianto dalle sovratensio-
ni provenienti da manovre industriali o da fulmini.
Applicabile in Power Center o Quadri Elettrici equipaggiati con strumen-
ti elettronici o Sistemi di Gestione Tecnica, la gamma Socomec di scari-
catori modulari Surgys è concepita per rispondere a tutte le necessità di
protezione contro le sovratensioni, sia per gli impianti industriali che ter-
ziari, secondo quanto prescritto dalla norma IEC 61643-11.
L’impiego sempre più frequente degli scaricatori di tipo 1 e 2 è dovuto
alle ottime prestazioni offerte e al buon compromesso tra ingombri e co-
