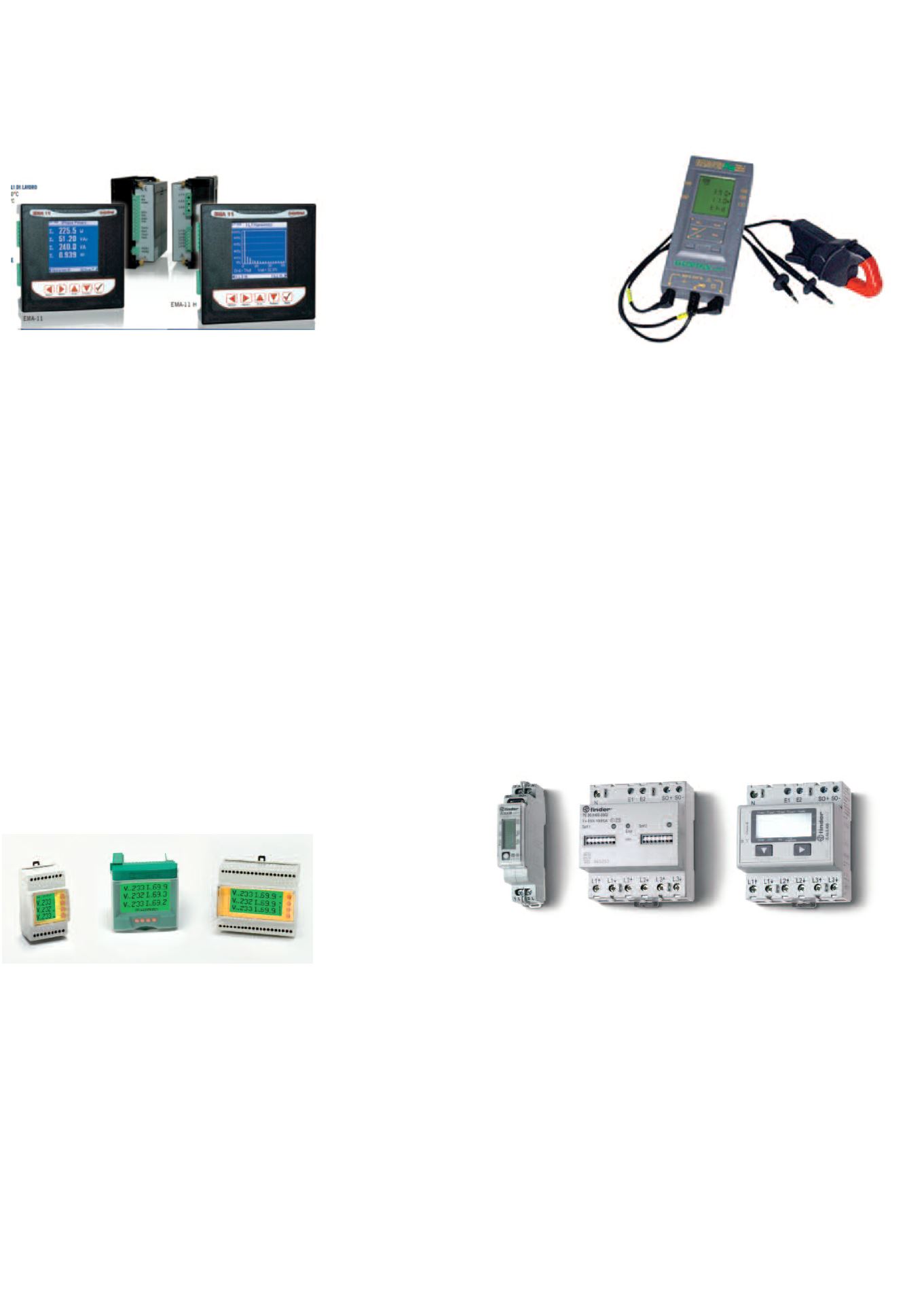

ne o fotovoltaici.
Lo strumento conta-
bilizza i consumi
energetici secondo
fasce orarie imposta-
bili dall’utente, per
avere un riscontro puntuale con la bolletta a fine mese. EMA legge e vi-
sualizza i conteggi di energia da altri contatori di energia connessi in rete,
grazie agli ingressi digitali che permettono di acquisire gli impulsi genera-
ti da contatori presenti nell’impianto; in questo caso EMA assume il ruolo
di concentratore di dati, raccogliendo informazioni non solo da contatori di
energia ma anche di acqua e gas, con la possibilità di trasferire i dati al si-
stema di supervisione remoto. Grazie alla misura del tasso di distorsione
armonica fino alla 31° armonica, EMA permette un’analisi completa della
qualità della rete. La visualizzazione della forma d’onda per tensione e
corrente permette in tempo reale di osservare la variazioni di segnale dal
caso ideale, senza disturbi, al caso reale con evidenziati i disturbi di se-
gnale. EMA gestisce l’analisi nel tempo di variazioni di tensione, interruzio-
ne dell’alimentazione, microperturbazioni e mancate tensioni. Grazie alla
funzione di gestione dei carichi e di stacco in caso di superamento della
soglia preimpostata di potenza assorbita dalla rete è possibile ottimizzare
i consumi energetici. La versione EMA espandibile con le schede acces-
sorie, garantisce prestazioni superiori con possibilità di utilizzare altri pro-
tocolli oltre al Modbus standard di serie su tutti i modelli, come Ethernet e
Profibus; uscite analogiche e digitali completamente programmabile per
un monitoraggio completo dell’impianto.
Dossena
Gli analizzatori di rete e multimetri digitali serie MIDO di Dossena offrono
nuovo design e grandi performance, mantenendo inalterata l’affidabilità
e qualità, garantita da Dossena, leader nel mercato dal 1962. Elevata è la
gamma delle misure rilevate, ampio e luminoso il display (che cambia co-
lore in relazione allo stato di funzionamento dello strumento) e semplicità
nell’utilizzo rendono i Mido adatti per ogni applicazione. Disponibili diffe-
renti modelli, in versio-
ne da incasso o modu-
lari, sono in grado di
soddisfare ogni esi-
genza applicativa.
La nuova gamma MI-
DO-Dossena è un mix
tra tecnologia e presta-
zioni. Ora è possibile,
grazie al datalogger serie MultiLog, senza l’ausilio di software aggiuntivo,
storicizzare e scaricare (grazie alla comoda porta Ethernet) dati, eventi e
misure provenienti degli strumenti MIDO in modo semplice e veloce.
Elcontrol
Nanovip Plus è un analizzatore portatile di Elcontrol Energy in grado di
misurare più di 100 parametri fondamentali e di visualizzarli su un gran-
de display LCD ad alto contrasto. Le misure comprendono anche l’Ana-
lisi Armonica da 1 a 24 e le misure DC (mediante pinza per corrente con-
tinua). La porta seriale ad alta velocità ed il software dedicato NANO-
WIN aggiungono ulteriore potenza al Nanovip Plus, permettendo la
completa visualizzazione grafica e l’analisi dei dati di misurazione, sia
come misure in tempo reale, sia trasferendo i dati delle campagne di mi-
sura realizzate sull’ hard-disk del PC. Lo strumento effettua misure istan-
tanee di volt, ampe-
re, watt, var, VA, Hz
pos/neg kWh (indut-
tivo/capacitivo),
pos/neg kvarh (in-
duttivo/capacitivo)
Le misure eseguite sono in vero valore efficace RMS, con precisione classe
1.0. Sono possibili anche misure in corrente continua (per mezzo di appo-
site pinze amperometriche ad effetto di Hall). Il riconoscimento automa-
tico del tipo di pinza utilizzata (200 A o 1000 A) elimina la necessità di ul-
teriore set-up da parte dell’utente. La funzione di PEAK memorizza tutti i
dati di assorbimento corrispondenti al valore massimo di corrente o po-
tenza o aI valore minimo di tensione (selezionabile dall’utente). La fun-
zione MEM permette di vedere la variazione delle misure rispetto a
quelle memorizzate in un certo momento o in una certa posizione. Il set-
taggio del rapporto delle pinze di corrente standard è automatico, men-
tre è presente un meccanismo di intervento a mano per rapporti non
standard – totalmente programmabile per qualsiasi TA. E’ possibile la
selezione dei Contatori di Energia (Standard o Cogenerazione), della
frequenza per l’analisi armonica (50/60Hz), della misura DC.
Finder
I contatori di energia Serie 7E sono stati progettati per la misura, la regi-
strazione e l’indicazione del consumo di energia elettrica e sono desti-
nati ad applicazioni, (residenziali, commerciali ed industriali), in cui de-
ve essere controllato tale consumo col fine del risparmio energetico (mi-
surare per risparmiare) o per la tariffazione. Applicazioni tipiche sono in-
fatti impianti su piazzole di camping o torrette di rifornimento energia
elettrica per imbarcazioni, oppure quadri elettrici in generale, compreso
il centralino di un appartamento o delle aree condominiali comuni.
I contatori sono disponibili nelle versioni monofase: lettura minima da
0,02 A, carico massimo 25 – 32 – 65 A; oppure trifase: lettura minima
0,04 A, carico massimo 65 A. Tutti i modelli appartengono alla classe
di precisione 1/B, quelli destinati alla tariffazione sono certificati MID,
possono avere la doppia tariffa e lavorare tramite i TA (versioni dedica-
te). I nuovi modelli con porta di comunicazione Mbus o Modbus, pos-
sono essere utilizzati per il monitoraggio dei consumi energetici da re-
moto attraverso interfacce di comunicazione per la lettura via web dei
dati e la costruzione di tabelle per la tariffazione energetica che sem-
plificano il lavoro del gestore. Le applicazioni tipiche vanno dal con-
trollo del consumo di un condominio, di un reparto produttivo, di una
singola macchina utensile o la registrazione dell’energia erogata da
una torretta di ricarica per autoveicoli elettrici.
Tutti i contatori sono progettati per il montaggio su barra 35 mm e an-
che le versioni più semplici sono dotate di un’uscita open-collector ad
impulsi per la lettura del consumo da remoto, e di un LED rosso per il
controllo rapido della condizione di funzionamento.
