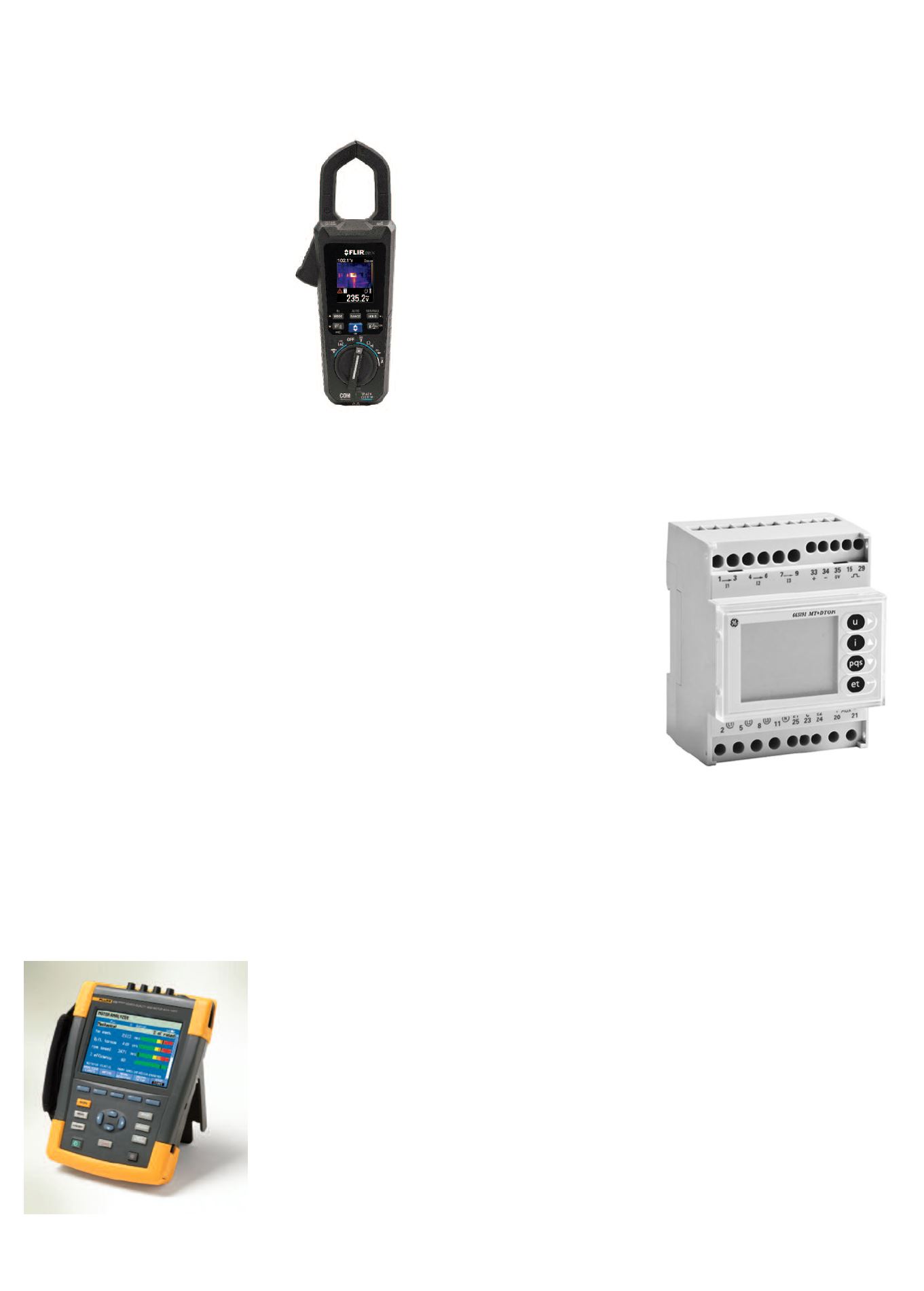

Flir
Per lungo tempo, gli elettricisti sono stati
costretti a risolvere problemi complessi e
dalle molteplici cause in modo empirico:
una misura elettrica alla volta. Ciò com-
portava non solo una perdita di tempo nel
diagnosticare problemi considerati già ri-
solti, ma anche lavorare compromettendo
la sicurezza non potendo valutare i peri-
coli effettivi. Oggi Flir propone una pinza
amperometrica con immagine termica: la pinza amperometrica con im-
magine termica e IGM™ (Infrared Guided Measurement) FLIR CM174.
La pinza amperometrica AC/DC 600 A CM174 integra una termocamera
basata sulla tecnologia IGM di FLIR, che guida visivamente verso le dif-
ferenze di temperatura e individua le anomalie, consentendo di interveni-
re sull’intero impianto, non solo sul guasto, per mantenere in funzione le
attrezzature evitando interruzioni. Durante le ispezioni si possono indivi-
duare anche ulteriori problematiche incipienti, e generare nuove commes-
se. Per esempio, ipotizzato in prima battuta un guasto attribuito al control-
ler difettoso di un motore, l’utilizzo della CM174 potrebbe invece rivelare
come causa un surriscaldamento del motore o una connessione allentata.
L’ispezione di matasse di cavi intrecciati e disordinati o di quadri e arma-
di elettrici complessi può essere effettuata a distanza di sicurezza, sfrut-
tando IGM per mostrare le anomalie senza accedere fisicamente all’inter-
no dell’armadio. Il giogo della pinza sottile e gli illuminatori integrati facili-
tano il posizionamento dello strumento attorno ai cavi in spazi ristretti e in
condizioni di scarsa illuminazione. La CM174 convalida i risultati con fun-
zioni di misurazione avanzate, per aiutare a risolvere i problemi elettrici più
complessi, ed è strategica per il controllo delle riparazioni assicurando
che le aree problematiche siano tornate alla normalità.
Fluke
La misura di carichi meccanici richiede sensori di carico che possono ri-
velarsi costosi o fisicamente inaccessibili. Il nuovo analizzatore della Po-
wer Quality e dei motori Fluke® 438-II utilizza algoritmi innovativi per
analizzare non solo la Power Quality degli impianti trifase ma anche altri
parametri come ad esempio coppia, efficienza e velocità, per determi-
nare le prestazioni dell’impianto e rilevare le condizioni di sovraccarico,
rendendo superflui i sensori di carico del motore. Il Fluke 438-II sempli-
fica il processo di diagnosi delle prestazioni fornendo dati analitici sui
parametri elettrici e meccanici del motore quando è in funzione. Tramite
algoritmi proprietari, il 438-II misura la corrente trifase e le forme d’onda
della tensione confrontandole
con le specifiche al fine di calco-
lare le prestazioni dei motori
meccanici. L’analisi è presentata
sotto forma di letture intuitive che
permettono di interpretare facil-
mente le prestazioni operative e
di determinare la necessità di re-
golazioni prima che un eventuale
guasto implichi un arresto della
produzione. L’analizzatore offre
le misure per calcolare l’efficien-
za del motore (ovvero la conver-
sione dell’energia elettrica in
coppia meccanica) e la potenza
meccanica in condizioni di cari-
co. Queste misure consentono ai tecnici addetti alla manutenzione di sta-
bilire la potenza operativa dei motori rispetto alla potenza prevista e di
concludere quindi se il motore sta lavorando in sovraccarico o se al con-
trario è sovradimensionato con un conseguente spreco di energia e un
aumento dei costi operativi. Il 438-II appartiene alla serie Fluke 430 di ana-
lizzatori della Power Quality trifase, una gamma di strumenti per la ricerca
guasti sul campo che consente di analizzare i trend a lungo termine e che
garantisce un funzionamento ininterrotto delle apparecchiature.
GE Industrial Solutions
I nuovi dispositivi di misurazione energetica Serie MT+ di GE Industrial
Solutions sono in grado di acquisire e monitorare i parametri elettrici di
impianti e macchinari. Grazie a questi dispositivi con funzionalità di colle-
gamento in rete, tutti i dati misurati sono resi disponibili sia a livello locale
che centralizzato. I contatori di
energia Serie MT+D kWh in Clas-
se 1 sono per reti monofase e tri-
fase a 3/4 fili, con inserimento di-
retto fino a 63A, oppure tramite
TA. La serie è anche disponibile
in versione conforme alla direttiva
MID. La gamma MT+D di stru-
menti digitali include amperome-
tro/voltmetro/frequenzimetro (un
unico dispositivo che permette di
selezionare una delle tre misure
possibili), relè di priorità, multi-
metro, relè di presenza fasi e
analizzatori di rete anche con
protocollo Modbus. In particolare
il nuovo relè di priorità MT+D PRI
BASIC 2M permette di evitare lo sgancio del limitatore di corrente nei cir-
cuiti domestici, mantenendo l’alimentazione dei carici prioritari (ad es: il-
luminazione). Gli strumenti di misura analogici MT+A e i trasformatori am-
perometrici MT+CT fino a 4.000A garantiscono una corretta misura in tut-
te le reti elettriche. I contatori di energia e gli analizzatori di rete l’energia
consumata su display LCD e possono trasmettere le letture tramite usci-
ta ad impulsi, o Modbus RS485, costituendo così sistemi complessi. I
prodotti MT+ si distinguono in quanto consentono l’accesso diretto ai va-
lori misurati, oltre alla loro facile configurazione tramite menù e tasti di
programmazione. Il sistema può inoltre essere ampliato in qualsiasi mo-
mento tramite le uscite e i moduli di comunicazione su guida DIN.
Hager
Hager ha integrato all’interno della propria gamma di contatori di ener-
gia anche due modelli con certificazione MID. Sono dispositivi adatti al-
l’uso in ambito residenziale e piccolo terziario dove è richiesta la conta-
bilizzazione dei consumi (campeggi, box condominiali e/o garage multi-
proprietà, appartamenti per vacanze, etc.). Questi nuovi prodotti sono
dotati di display digitale retroilluminato e sono in versione modulare DIN.
Hanno classe di precisione B 1%, sono dotati di un contatore totalizza-
tore e di uno parziale (azzerabile) ed hanno schermo digitale LCD retroil-
luminato a 7 cifre. Sono disponibili con misurazione diretta, sia in versio-
ne trifase da 100 A (7 moduli DIN), che monofase da 63 A (3 moduli DIN)
e possono contabilizzare l’energia anche con la doppia tariffa: grazie in-
fatti ad un ingresso in tensione 230V è possibile, tramite ad esempio un
interruttore orario, specificare ai contatori quale tariffa è in vigore in ogni
