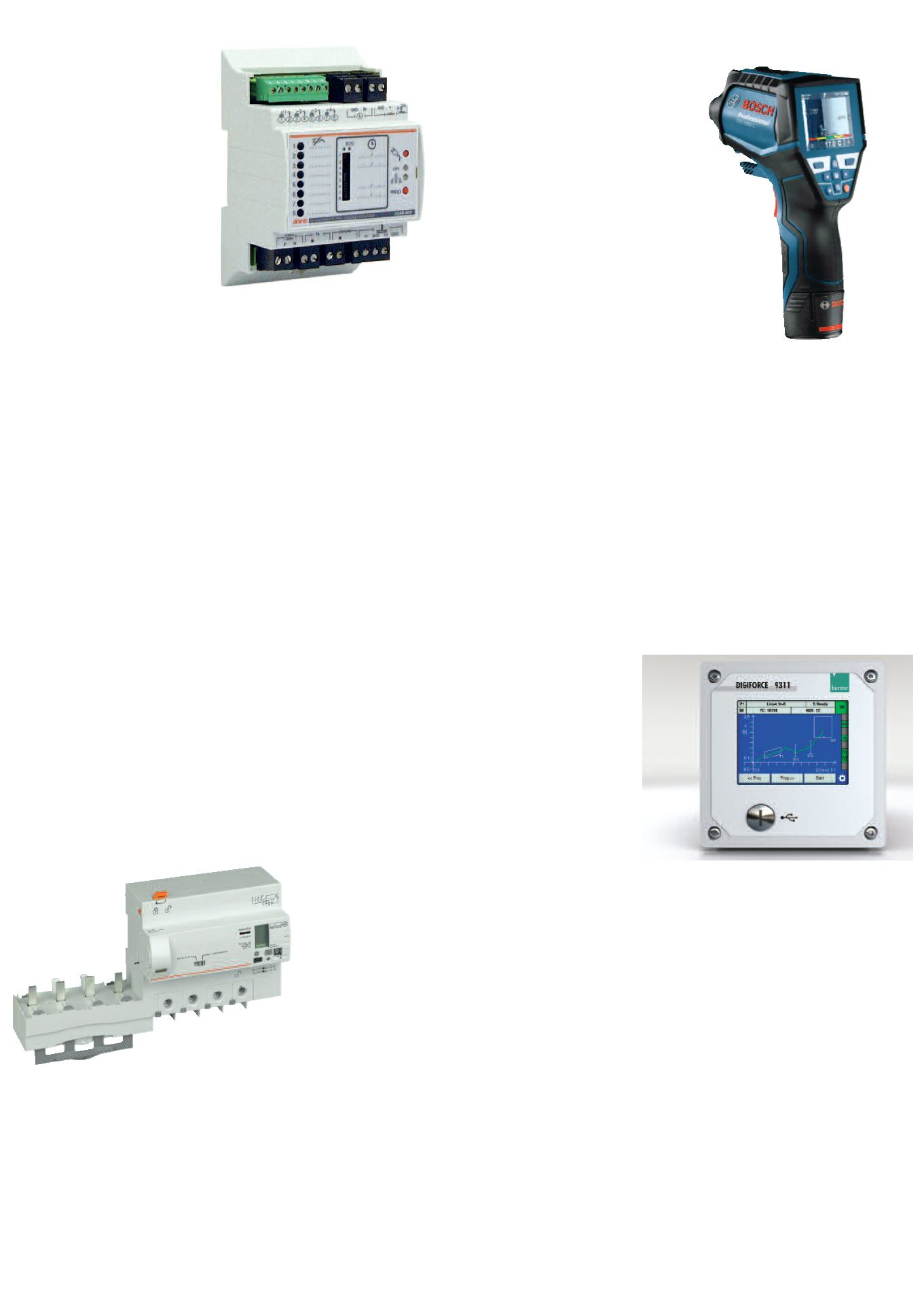

do
l’economizzatore
(53AB-ECO) ad appositi
contatori. I dati che ne ri-
sultano vengono successivamente riportati con corrispettivo economico
(non fiscale) visualizzabile attraverso un comodo ed elegante touch
screen. L’economizzatore è in grado di controllare fino a 8 carichi o
gruppi di carichi grazie al comando di attuatori domotici, in funzione del-
la misura della corrente assorbita rilevata dal TA. Ad ognuno degli 8
gruppi di carichi (8 canali del sistema domotico) viene assegnata una
priorità che ne determina l’ordine di distacco; in questo modo, quando
sopraggiunge un sovraccarico, vengono scollegati i carichi in base alle
priorità assegnate, per evitare l’intervento dell’interruttore limitatore di
corrente. È inoltre possibile vincolare l’attuazione di alcuni carichi in de-
terminate fasce orarie selezionate mediante un programmatore orario o
settimanale esterno opzionabile, in modo tale da sfruttare al meglio le
varie formule contrattuali oggi presenti sul mercato dell’energia. Pratici-
tà di utilizzo, grazie al comodo touch screen, potenza di funzionamento
e innovazione tecnologica, risultato dell’esperienza e della ricerca di so-
luzioni all’avanguardia mirate a migliorare la sicurezza e il comfort degli
utenti finali, fanno del nuovo economizzatore Ave una soluzione efficien-
te per il risparmio energetico
BTicino
Il tema dell’efficienza energetica trova risposta nell’offerta BTicino indu-
striale di misura e supervisione, completata con dispositivi modulari
BTdin con misura integrata per realizzare centrali di misura nei quadri
power center per le partenze dirette, per le partenze verso quadri deri-
vati, nei gruppi elettrici fino a 50 kA, nonché contatori di energia nei qua-
dri di distribuzione in abbinamento all’interruttore principale con In
≤
125
A fino a 25 kA. La gamma si compone di blocchi differenziali aggancia-
bili con contatori di energia e centrali di misura integrati da abbinare a
interruttori automatici magnetotermici. I dispostivi presentano compat-
tezza, navigazione ergonomica ed intuitiva, elevata selettività, cablag-
gio semplificato e connessioni sicure. Ambedue le versioni sono abbina-
te a un differenziale tipo A con regolazione I n 30 mA/300 mA/ 1A/3A e
T n 0 s/ 0,3 s/1 s/3 s in versione da 63 A o 125 A. I dispositivi, che occu-
pano 7,5 moduli, di-
spongono di schermo
LCD retroilluminato, ta-
sto di navigazione, por-
ta di comunicazione,
pulsante di test, tasto di
regolazione differenzia-
le, morsetti automatici
per la connessione de-
gli ausiliari, morsetti
con sistema di com-
pensazione della cop-
pia di serraggio. L’as-
semblaggio con l’inter-
ruttore automatico magnetotermico BTdin, brevettato, è intuitivo e non
necessita di cablaggio. Il contatore di energia misura i valori di: corren-
te (IL1, IL2, IL3, ILN), corrente differenziale istantanea (Iên), potenza at-
tiva istantanea, energia attiva, storico degli ultimi interventi. La centrale
di misura rileva i valori di: corrente (IL1, IL2, IL3, ILN), corrente differen-
ziale istantanea (Iên), tensione (V1N, V2N, V3N), frequenza, potenza at-
tiva istantanea, potenza reattiva istantanea, fattore di potenza, energia
attiva e reattiva, THD, storico degli ultimi interventi.
Bosch
Bosch presenta il rilevatore termico
GIS 1000 C Professional adatto per
misurare con precisione e documen-
tare con semplicità temperature e umi-
dità atmosferica. Ideale per l’impiego
in settori come riscaldamento/aerazione/climatizzazione, sanitari, elet-
trotecnica o allestimento di pareti e pavimenti, come anche nell’indu-
stria. Grazie alla telecamera integrata, i valori di misurazione vengono vi-
sualizzati direttamente nella relativa immagine. È inoltre possibile trasfe-
rire i valori su smart device o su PC. Con il rilevatore termico GIS 1000 C
Professional è possibile misurare temperature superficiali fra -40° C e
+1000°C, in modo semplice e senza fili. La telecamera è integrata, per
documentare immediatamente i valori di misurazione all’interno di un’im-
magine. La connettività avviene tramite Bluetooth®: è possibile trasferi-
re su smart device i valori di misurazione direttamente in loco, per poi in-
viarli via e-mail. Il sensore ad acclimatazione rapida permette esatte mi-
surazioni di temperatura ambiente e umidità atmosferica relativa. La
semplice interfaccia permette un comando intuitivo. Vi è la possibilità di
funzionamento sia con batteria da 10,8 V-LI, sia con batterie alcaline
standard- I LED dalla luce intensa consentono migliori riprese della tele-
camera in condizioni di scarsa luminosità.
Burster
Burster Italia ha recentemen-
te presentato il nuovo control-
lore x/y DIGIFORCE® mod.
9311, particolarmente adatto
al controllo di piantaggi, rivet-
tature, cianfrinature, prove di
rotolamento, ecc. In aggiunta
al precedente modello, il glo-
rioso DIGIFORCE 9310, il
9311 è più preciso, ha una di-
gitalizzazione a 16bit, cam-
pionamento a 10kHz, display
touch screen a colori, bus di campo a scelta tra PROFINET, PROFIBUS
ed ETHERNET/IP, 16 programmi, nuove finestre di valutazione della cur-
va, tra cui trapezoidale e soglie oltre alle finestre standard a passaggio,
a blocco, online e envelope (a banda), 6 segnali switching in real-time su
X e Y, memorizzazione delle ultime 50 misure per display e analisi, il tutto
mantenendo le stesse dimensioni compatte 110x110x183mm ed il prez-
zo competitivo. Il DIGIFORCE® 9311 utilizza il TEDS burster che fornisce
il riconoscimento automatico dei sensori collegati. Questa funzione con-
sente di leggere automaticamente la sensibilità ed il range del sensore,
facilitando così la calibrazione dei canali X e Y. I dati provenienti da siste-
mi semi-automatici e completamente automatici possono essere salvati
tramite i Fieldbus disponibili, senza rallentare la produzione, oppure at-
traverso la porta Ethernet (inclusa standard) collegata al server o al PC
locale. Il software Digicontrol supporta con un datalogging automatico
che lavora in parallelo con la produzione. Vi è inoltre l’opzione di acquisi-
zione dati tramite chiavetta USB.
Contrel
EMA di Contrel permette il conteggio delle energie nei 4 quadranti: mo-
nitoraggio dell’energia consumata, dell’energia prodotta e saldo tra
l’energia prodotta e consumata; ad esempio in impianti di cogenerazio-
a
