20
L
’evoluzione tecnologica e lo sviluppo di
nuove applicazioni stanno portando a una
nuova “rivoluzione” industriale. L’ Industria
4.0 è oggi una realtà sempre più in espansione,
in cui le “fabbriche intelligenti” modificano i tra-
dizionali processi produttivi per creare un siste-
ma di interconnessione e comunicazione tra gli
oggetti, al fine di monitorare e ottimizzare le atti-
vità e incrementare la produttività. In questo
scenario anche la rete elettrica si trasforma, per
essere in grado di supportare la comunicazione
e lo scambio di grandi quantità di dati. ABB of-
fre una gamma di strumenti e dispositivi per la
gestione e l’ottimizzazione del quadro elettrico e
della distribuzione di energia elettrica in genera-
le. Una serie di prodotti e sistemi facilmente in-
tegrabili tra loro che permettono di monitorare
gli impianti, di supervisionare le prestazioni, di
visualizzare i parametri elettrici principali, e di
migliorarne la gestione tramite l’acquisizione
d’informazioni utili per la manutenzione preditti-

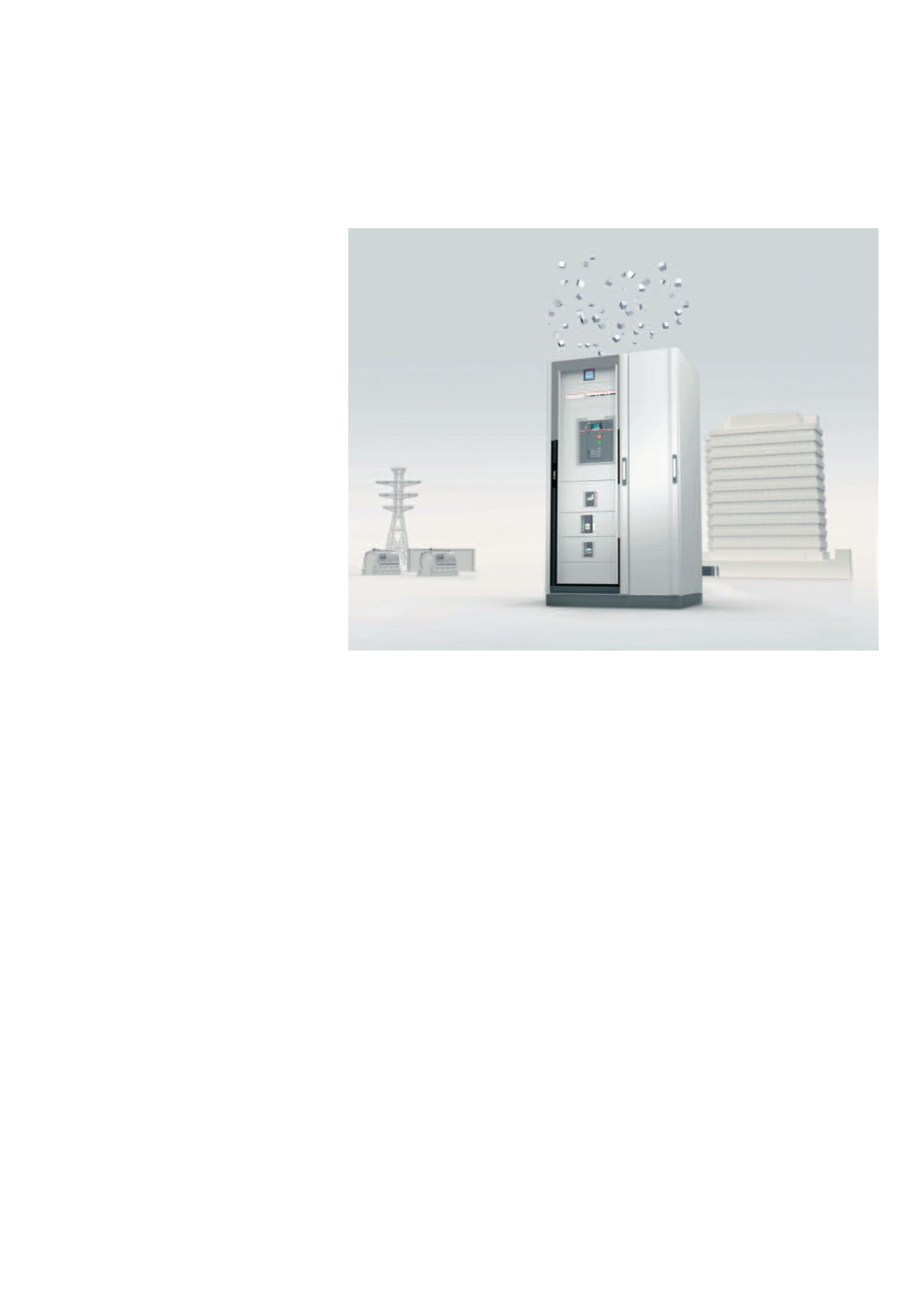

va. La soluzione ABB prevede “quadri intelli-
genti” con un’architettura basata su tre piattafor-
me principali, in funzione delle esigenze e della
tipologia degli impianti, siano essi nuovi o esi-
stenti: il CMS700 - sistema di misurazione di
corrente, tensione, potenze ed energia, adatto
al monitoraggio dei circuiti sia in corrente alter-
nata sia continua - l’Energy Monitoring
PM556EM - un gateway e datalogger con web
server integrato, ideato per monitorare i consu-
mi elettrici all’interno di qualsiasi tipo di impian-
to – e l’ ABB Ability™ Electrical Distribution Con-
trol System. Un’innovativa piattaforma di gestio-
ne sviluppata per monitorare, ottimizzare e ge-
stire gli impianti elettrici, che utilizza un’architet-
tura basata su Cloud per la raccolta, l’elabora-
zione e la memorizzazione dei dati. ABB è per-
tanto in grado di fornire un sistema completo e
interconnesso di distribuzione elettrica, che par-
tendo dalla cabina di media tensione, attraverso
quadri MT, trasformatori, quadri BT, sganciatori
e interruttori, arriva alle linee produttive e alla di-
stribuzione di bassa tensione.
Un esempio applicativo
Per monitorare e ottimizzare i punti vendita
della grande distribuzione, occorre soddisfare
precisi requisiti: ad esempio è richiesto di po-
ter gestire tutti i punti vendita con la medesima
piattaforma, di avere una soluzione che sia fa-
cilmente implementabile nei nuovi edifici ma
soprattutto negli esistenti, di individuare le
inefficienze energetiche dei singoli punti ven-
dita e confrontare le performance dei vari re-
parti. In più, sono richieste funzionalità avan-
zate di analisi energetica, la tempestiva infor-
mazione dello sgancio di utenze critiche (ban-
chi frigo…), la continuità di servizio e, infine,
che tutte le informazioni necessarie per la ma-
nutenzione siano facilmente reperibili sia cen-
tralmente sia localmente. Per questo tipo di
applicazioni la piattaforma Cloud ABB Abili-
ty™ Electrical Distribution Control System rap-
presenta una soluzione ideale; grazie ad una
Web App è possibile accedere a tutti gli im-
pianti in contemporanea, geo localizzarli ed
avere una visione semplice ed intuiva dello
stato di ogni singolo impianto. La piattaforma
è facilmente implementabile in tutti i contesti
ed è possibile integrarla sia in interruttori nuo-
vi sia esistenti. L’unità digitale Ekip UP si adat-
ta perfettamente in un quadro già esistente in
cui non c’è la volontà (o necessità) di sostitui-
re gli interruttori, alternativamente, è possibile
utilizzare i numerosi retrofitting kit che permet-
tono di sostituire facilmente un interruttore ve-
tusto con uno nuovo, dotato di tutte le poten-
zialità della piattaforma Emax2 all in one inno-
vation. Gli strumenti in campo si possono col-
legare mediante connessione ethernet e que-
sto permette di sfruttare al meglio l’infrastruttu-
ra di comunicazione già esistente. Per il moni-
a
ttualità
e
lettrotecnica - maggio
2018
- numero
4
toraggio dei banchi frigo e delle celle è neces-
saria una misura puntuale ed efficace; il CMS-
700 grazie alla sua flessibilità è in grado di
raccogliere sino 32 punti di misura trifase sen-
za spazi aggiuntivi e senza scollegare le linee
esistenti. Per la raccolta degli stati o degli al-
larmi grazie ai moduli d’ingresso distribuiti
Ekip signalling 10K TCP, sfruttando la rete
ethernet è possibile raccogliere l’informazione
in prossimità della fonte di generazione
.
Per
suddividere i consumi per singoli reparti lo
strumento idoneo è l’analizzatore di rete M2M
il quale permette di avere sia una visualizza-
zione locale sia di trasmettere un set comple-
to d’informazioni alla piattaforma.
Monitoraggio in piccole
realtà commerciali
Le piccole realtà commerciali richiedono di mo-
nitorare i consumi delle diverse utenze in modo
semplice ed intuitivo, evitando di scollegare
l’impianto esistente per installare le apparec-
chiature necessarie. Inoltre è richiesto di avere
una visione semplice ed immediata direttamen-
te dal computer dell’ufficio. Il prodotto per que-
st’applicazione è il CMS-700; grazie al web ser-
ver integrato si può accedere alle pagine grafi-
che del dispositivo con le quali si esegue la
configurazione e la visualizzazione dei parame-
tri misurati. La configurazione del dispositivo è
semplice, come anche inviare ad un PC i dati
raccolti. Grazie ai sensori aperti “ad U” l’instal-
lazione è rapida e veloce, direttamente sul ca-
vo della linea da monitorare.
a cura di ABB
la rivoluzione industriale
passa anche dalle reti elettriche
La rete elettrica si sta trasformando: un esempio
sta nell’uso di quadri intelligenti che consentono
una distribuzione intelligente dell’energia elettrica,
grazie ad una supervisione altrettanto
intelligente dei parametri elettrici
