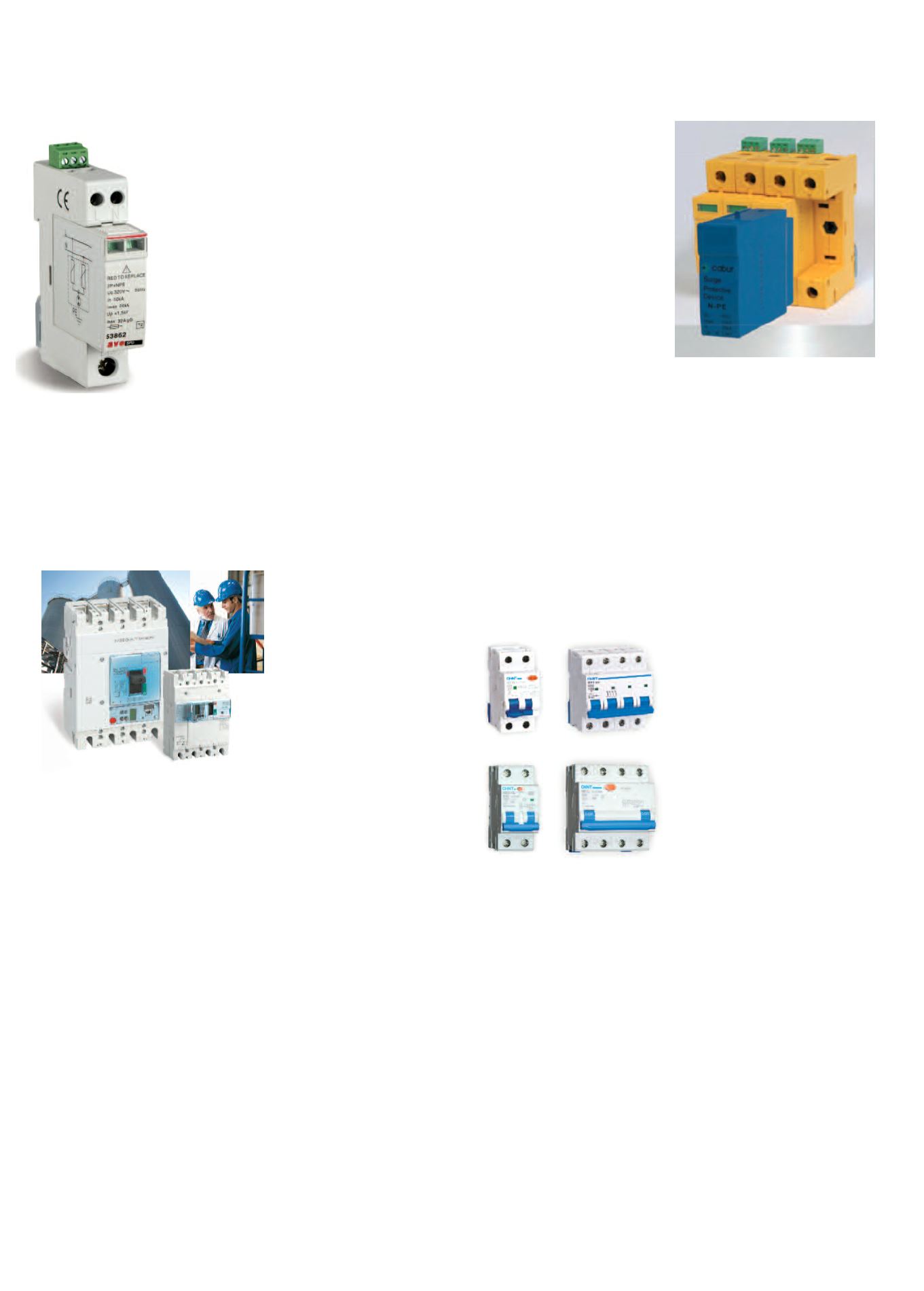

esercizio sia calibrata per una totale insensibilità
alle TOV (sovratensioni temporanee).
Grazie alle dimensioni contenute che ne assicura-
no un ingombro ridotto, lo scaricatore di Ave è so-
prattutto impiegato nei centralini di alimentazione
di utenze monofase, dove garantisce una protezio-
ne completa del circuito, sia conduttore di fase
che di neutro in un unico modulo.
BTicino
Con la gamma Megatiker di BTicino la selettività è migliorata sia in cor-
rente che in tempo. Nelle configurazioni critiche, la selettività logica e di-
namica offerta dagli interruttori elettronici garantisce prestazioni elevate
e selettività totale. La selettività logica “intelligente” è ottenuta attraverso
la comunicazione tra interruttori elettronici connessi tra loro grazie ad un
collegamento esterno cablato e consente di avere selettività totale tra di-
versi livelli, così come una riduzione delle sollecitazioni termiche ed elet-
trodinamiche su cavi o barre. I
Megatiker elettronici sono dotati
di un selettore per la scelta del
tipo di selettività: Low per un li-
vello normale di selettività, High
per un livello elevato. Quando gli
interruttori elettronici sono impo-
stati su High si introduce un leg-
gero ritardo d’intervento, che
permette di disporre di un eleva-
to livello di selettività. Gli interrut-
tori Megatiker possono essere
configurati per adattarsi a qual-
siasi necessità installativa grazie a numerosi ausiliari e accessori. Il ca-
talogo comprende contatti ausiliari e d’allarme, gli stessi per tutta la
gamma, e sganciatori a lancio di corrente e di minima tensione. I co-
mandi a motore sono disponibili per gli interruttori delle linee M1 160 M2
250 M4 630 e M5 1600 per montaggio frontale (che non interferisce nel-
l’accesso alle regolazioni) e laterale (per M1 e M2 anche con alimenta-
zione in corrente continua e alternata con tensioni da 24 a 230 V). L’in-
terblocco da guida DIN, per le versioni M1 e M2, semplifica notevolmen-
te la commutazione dell’alimentazione. Le versioni sono rimovibili ed
estraibili per una facile manutenzione. La nuova gamma Megatiker è
compatibile con la precedente: è possibile sostituire gli interruttori in
quadro senza ricorrere ad adattamenti. Gli interruttori predisposti con
terminali anteriori possono essere montati su guida Din utilizzando il re-
lativo adattatore e possono essere installati affiancati a interruttori
BTDin.
Cabur
Gli scaricatori di sovratensione Cabur proteggono l’impianto fotovoltaico
a monte dell’Inverter dalle sovratensioni indotte da scariche atmosferi-
che. Sono costituiti da uno zoccolo montabile su guida DIN e da tre car-
tucce di protezione estraibili contenenti il varistore (VDR, Voltage Depen-
dent Resistor), che rendono semplice effettuare le misure di isolamento
(basta estrarre la cartuccia) e la sostituzione. Gli scaricatori serie BY7-40
sono in grado di sopportare 10 impulsi da 20kA (impulso 8/20) e un sin-
golo impulso di 40kA, statisticamente molto raro e assicurano lunga du-
rata. Sono dotati di dispositivo di auto sezionamento interno, che scollega
il varistore dalla linea in caso di
guasto, di dispositivo di estin-
zione dell’arco che si forma al-
l’apertura del contatto e di indi-
cazione di guasto visibile sul
frontale della cartuccia, e di un
contatto di scambio utilizzabile
come segnale remoto di guasto. I tre varistori sono collegati ad “Y”, e si
hanno due varistori sempre in serie tra i conduttori positivo, negativo e ter-
ra, anziché uno solo come avviene nello schema classico. Questo sistema
aumenta la capacità di interruzione dell’arco tra i contatti in apertura del
disgiuntore termico, sempre presente con elevate tensioni DC e in assen-
za del passaggio della tensione/corrente per lo zero. In caso di corto cir-
cuito a uno dei varistori, passata la sovratensione, il secondo varistore in-
tegro torna ad un elevato valore di resistenza e facilita il taglio della cor-
rente nel contatto del disgiuntore termico del varistore guasto.
Chint Electrics
Chint Electrics fornisce dispositivi per la protezione nell’ambito dell’im-
piantistica residenziale, terziaria ed industriale e per l’automazione indu-
striale. Nel settore degli impianti elettrici, i prodotti CHINT soddisfano le
esigenze di protezione da sovraccarico e cortocircuito con un’ampia
gamma. La serie NB1, prodotto di
punta, è un magnetotermico con
portate fino ai 63 A e poteri di inter-
ruzione da 6 kA (certificato IMQ) a
10 kA. Con caratteristiche similari
ma più compatti vi sono gli automa-
tici NBH8, gamma compatta 1P+N,
che occupa solo 1 modulo DIN e
poteri di interruzione da 4,5 a 6 kA e
portate fino ai 40 A. Passando alla
protezione magnetotermica diffe-
renziale abbiamo gli interruttori con
poteri di interruzione da 4,5/6/10 kA
1P+N e portate fino ai 40 A sia in
classe AC che in classe A. Le pro-
tezioni magnetotermiche vengono completate con blocchi differenziali
accoppiabili alla serie NB1 in relazione alle correnti differenziali ed alla
classe. Chint propone anche la gamma Compact: il magnetotermico dif-
ferenziale bipolare su solo 2 moduli DIN ed il tetrapolare magnetotermi-
co differenziale su solo 4 moduli DIN. Le caratteristiche tecniche sono
similari alla gamma standard però consentono il vantaggio di occupare
spazi più ridotti grazie alla compattezza del prodotto, passando da 3,5
moduli DIN a 2 per il bipolare e da 7,5 a 4 per il tetrapolare. La dimen-
sione ridotta di questa gamma offre il vantaggio di ridurre le dimensioni
dei quadri oppure lasciare spazio per eventuali integrazioni domotiche.
Dehn
DEHNguard ® SE H LI offre protezione per tutti i sistemi che necessita-
no di requisiti di elevata affidabilità e continuità d’esercizio. DEHNguard
® SE H LI, nuovo prodotto DEHN nella seconda generazione, stabilisce
nuovi standard qualitativi e prestazionali. Con la funzione Lifetime Indi-
cation, lo scaricatore di sovratensione ha un sistema di allerta preventi-
va “intelligente” e avverte l’utente ancora prima del fine vita della prote-
zione contro le sovratensioni. Grazie alla funzione Lifetime Indication e
alla sua capacità di scarica fino a 65 kA (8/20 s), questo nuovo scaricato-
