L
a modalità ECO rappresenta una carat-
teristica interessante della tecnologia
degli UPS, in particolare per piccole ap-
plicazioni monofase fino a 10-20 kVA, con-
siderati, soprattutto, i temi all’ordine del
giorno, quali la tutela dell’ambiente, l’alto
rendimento e il risparmio energetico.
Modalità ECO applicata
alla tecnologia UPS
a doppia conversione
Risparmiare energia è una necessità, sia per
grandi sistemi di data center, sia per piccoli
carichi di alcuni kW di potenza.
L’efficienza energetica è estremamente im-
portante anche per i piccoli UPS con potenze
da 500 VA a 20 kVA per le stesse ragioni dei
grandi sistemi di potenza: notevoli risparmi
sui costi energetici e minore impatto ambien-
tale. In primo luogo forniamo una descrizione
generale e di base degli UPS a doppia con-
versione.
L’UPS è dotato principalmente di due conver-
titori di potenza. Nel primo si converte l’ali-
mentazione in corrente alternata (AC) dell’in-
gresso in corrente continua (DC) attraverso
un raddrizzatore con correzione del fattore di
potenza (PFC, Power Factor Correction); nel
secondo dalla corrente continua (DC) si ri-
crea tramite un inverter una corrente alterna-
ta (AC) con forma d’onda “pulita”, senza vari-
azioni di tensione e frequenza.
A questi due convertitori in genere si aggiun-
ge la linea di bypass o di manutenzione, che
collega la linea d’ingresso direttamente al
carico in uscita in caso di guasto o sovrac-
carico o qualsiasi altra condizione partico-
lare dell’inverter. Le batterie, con relativo car-
icabatterie, ed il convertitore DC-DC sono gli
ulteriori elementi costitutivi dell’UPS, ma non
sono coinvolti nel funzionamento in modalità
ECO (VFD, Voltage Frequency Dependent).
Come alimentare il carico
Il primo punto da chiarire, quando si parla di
funzionamento su bypass in un UPS a doppia
conversione, è l’alimentazione del carico di-
La questione dell’efficienza energetica assume
oggi un significato preponderante.
Ecco perché una nuova modalità
operativa per gli UPS consente
di migliorare le prestazioni
ma, al contempo, di
diminuire i consumi
modalità ECO
in UPS a
doppia conversionemodulare

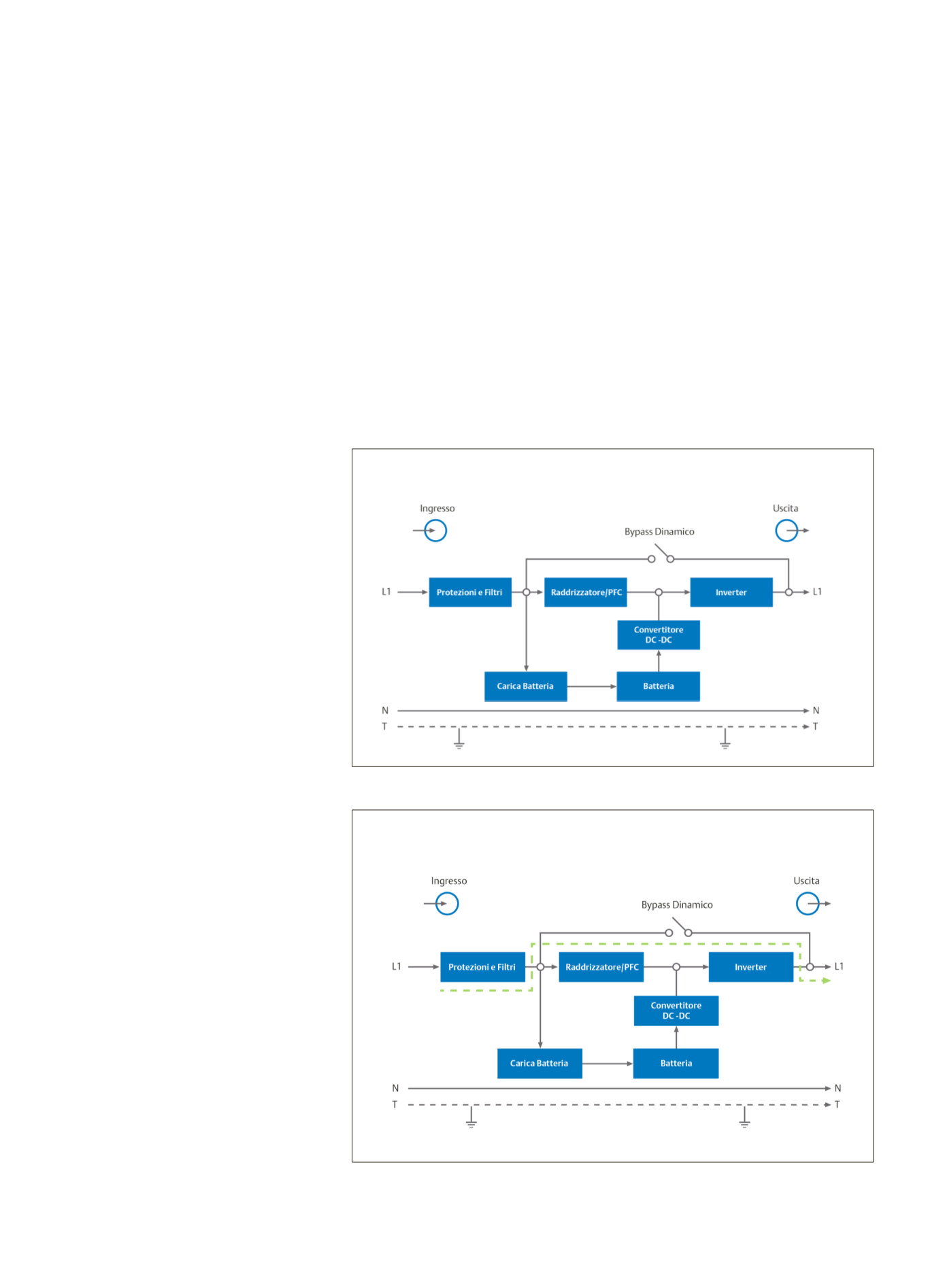

Figura 1: UPS a doppia conversione con linea di bypass © 2015 Emerson Electric Co.
Figura 2: Flusso dell’energia in modalità ECO © 2015 Emerson Electric Co.
