dossier
prese, spine, interruttori
ILME

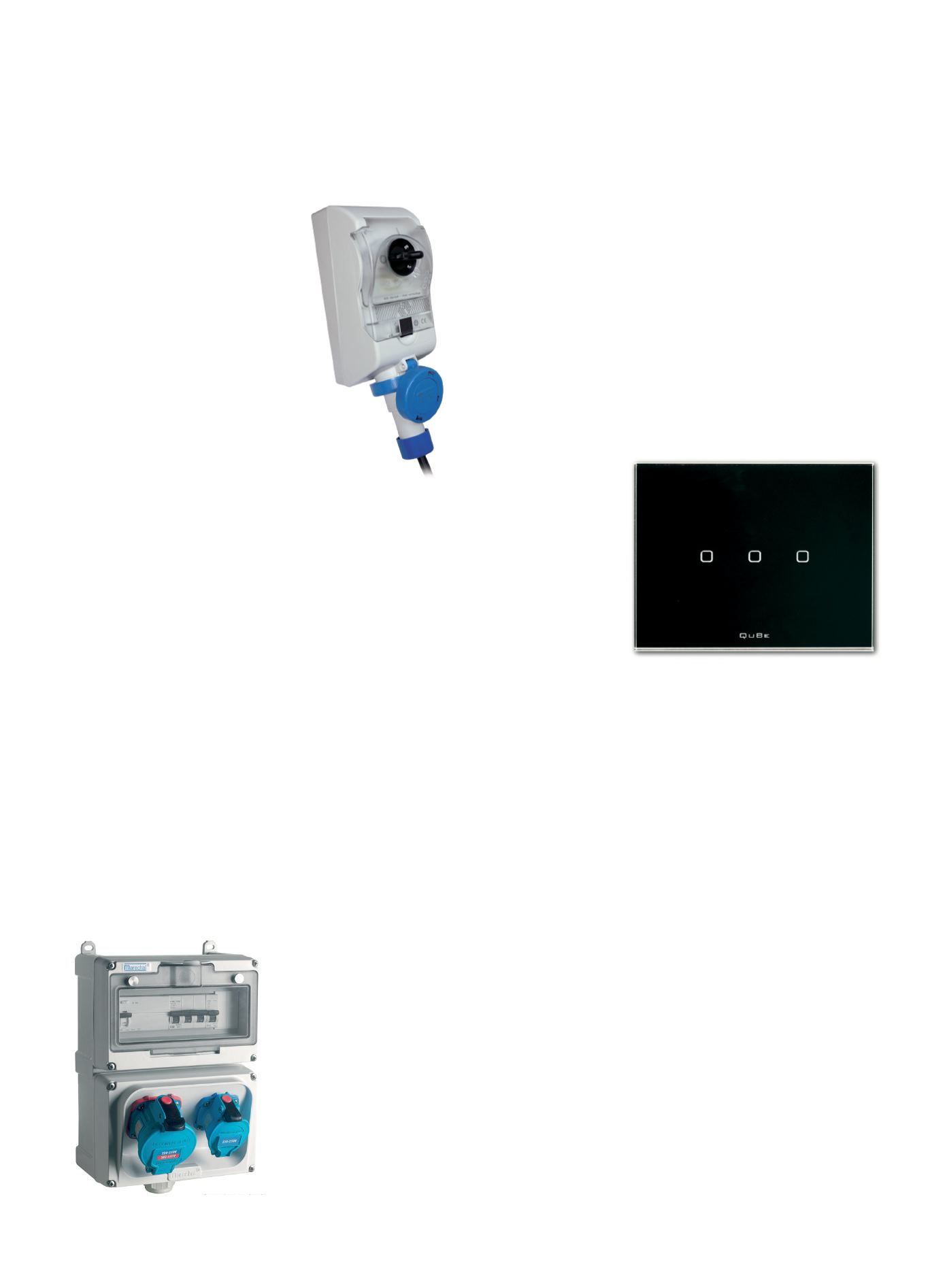

Il nuovo design moderno e gli innovativi
vantaggi tecnici rendono la nuova presa
IB6 ILME adatta per installazioni indu-
striali, terziarie e per ambienti fieristici.
Si inserisce facilmente nei luoghi in cui
l’estetica gioca un ruolo importante. Il
grado di protezione IP (secondo EN
60529) è stato portato fino al valore
IP66. Molte le innovazioni, tra le quali:
maggiore spazio per il cablaggio, grado
di protezione IP66 (maggiore protezione
rispetto alla precedente versione), chiu-
sura coperchio con 2 sole viti (l’aggan-
cio inferiore avviene mediante rotazione su due perni); interruttore serie
ZF con base portafusibili cilindrici a cassetti estraibili. La pulizia e il la-
vaggio sono rapidi e agevoli grazie all’assenza di parti che favoriscono
il ristagno dello sporco. La chiusura del coperchio trasparente vano por-
tafusibili dall’alto verso il basso è rapida e assicura il completo inseri-
mento dei cassetti portafusibili nella sede. Il funzionamento della presa
è così garantito solo con le protezioni inserite. La manopola è incorpora-
ta sul coperchio trasparente e impedisce l’utilizzo della presa a coper-
chio aperto. É possibile posizionare due micro interruttori: sia come indi-
cazione dello stato dell’interruttore (aperto/chiuso), sia come indicazio-
ne di presenza della spina (presente/assente). É anche posisbile bloc-
care con una vite il coperchio portafusibili per evitare la manomissione
dei fusibili. La manopola è lucchettabile sia in posizione di 0 (interrutto-
re di manovra-sezionatore aperto) che di I (interruttore chiuso).
Marechal Electric
Marechal Electric lancia la gamma CD di prese industriali su quadretti
con protezioni. Sono disponibili sedici configurazioni standard, con pre-
se Decontactor™ da 16 a 63 A. I quadretti, compatti e in materiale robu-
sto IK09, e non igroscopico, hanno IP66 e IP69K (idropulitrice) sono do-
tati di prese con interruzione diretta sotto-carico senza aggiunta di inter-
ruttore di manovra. La sicurezza elettrica è garantita, grazie a magneto-
termici associati ad un interruttore differenziale da 30 mA.
Per gli impianti elettrici nel settore alimentare, Marechal Electric ha pro-
gettato una gamma di quadretti serie CD di prese industriali, da 16 a 63
A. Questi quadretti, dotati di 1 o 2 prese decontactor™ serie DSN, di-
spongono di una protezione dif-
ferenziale 30 mA (1x40A 3P+N)
e di magnetotermici a protezio-
ne di ogni singola presa. Inte-
grando la tecnologia Marechal®
dei contatti di testa in argento-
nichel, le prese Decontactor™
garantiscono prestazioni elevate
e costanti in tutte le configura-
zioni di utilizzo. Il design del
quadretto e la pluralità di confi-
gurazioni permettono un’instal-
lazione facile ed intuitiva per gli
elettricisti, i responsabili della
manutenzione o gli installatori.
L’accesso alla morsettiera
(3P+N+T 16mm²) attraverso uno
sportello frontale avvitato facilita il collegamento. Ogni quadretto viene
fornito montato e precablato. Una volta installato, il collegamento o lo
scollegamento delle prese si esegue senza problema, semplicemente
premendo il pulsante rosso “interruttore. Conforme alle EN 61439-1 e
EN 61439-3, questo quadretto prese è composto da 2 parti montate su
cerniere. La prima parte “protezione” dispone di una finestra di ispezio-
ne trasparente per accedere al differenziale e ai magnetotermici. Un’op-
zione di chiusura con chiave è disponibile su richiesta. La seconda par-
te “morsettiera” offre un accesso rapido per il collegamento: capacità da
2 x 1,5 mm² a 5 x 35 mm².
Marlanvil
Easy Life di Marlanvil è
il nuovo sistema do-
motico rivolto agli ar-
chitetti, ai progettisti,
agli installatori e a tutti
coloro che hanno in
mente un nuovo modo
di vivere o far vivere i
propri ambienti.
La linea di prodotti per-
mette di controllare in
modo intelligente ogni
aspetto dell’ambiente:
gestione delle luci, apertura e chiusura degli infissi, termoregolazione,
controllo dei carichi, audio. Tutto per assicurare il miglior comfort e la si-
curezza dell’ambiente domestico. Le applicazioni Easy Life di Marlanvil
sono multifunzionali, innovative e semplici da utilizzare grazie ad un unico
software che centralizza l’insieme dei sistemi indipendenti e li connette tra
loro. Easy Life di Marlanvil combina estetica, alte prestazioni e facilità d’u-
so per l’operatore, il proprietario e l’utente. Con il sistema domotico (a
standard KNX) è possibile: controllo dell’illuminazione per punti o insieme,
riscaldamento e climatizzazione, apertura e chiusura di tapparelle
veneziane, settorizzazione per zona d’azione e per profilo utente,
creazione di scenari avanzati e temporizzati, controllo di accesso ecc.
Palazzoli
TAIS e una serie di prese con interruttore di blocco in materiale termoin-
durente rinforzato con fibre di vetro di colore blu (ad alta riconoscibilità),
caratterizzate dalla elevata resistenza al calore, da una eccellente tenu-
ta all’umidita, alle polveri e ai vapori corrosivi. L’interruttore di manovra
dell’interblocco ha corrente condizionale di cortocircuito pari a 10.000A,
mentre la categoria di impiego e la AC23A-AC3, con corrente di stabili-
mento e di interruzione tripla rispetto alla categoria AC22 ammessa dal-
la vigente normativa. In conseguenza a ciò, le prese si possono installa-
re in qualunque punto, anche a ridosso delle più potenti cabine. L’invo-
lucro e realizzato in resina termoindurente, materiale in grado di resiste-
re in maniera eccellente all’irraggiamento solare, alle scalfitture, all’at-
tacco di roditori, alla flora, alle muffe e alle atmosfere corrosive. E’ inoltre
rigido e duro con una resistenza agli urti pari a 20J, per questo motivo e
indeformabile garantendo nel tempo la tenuta delle guarnizioni. L’eleva-
ta resistenza alle sollecitazioni ambientali e l’accurata realizzazione dei
componenti meccanici sia dell’interruttore di blocco che della presa, ga-
rantiscono la lunga durata e una vita meccanica ed elettrica molto mag-
giore della minima prevista dalla Norma CEI EN 60309. Le prese TAIS
sono montabili su piastre in resina termoindurente a garanzia del doppio
